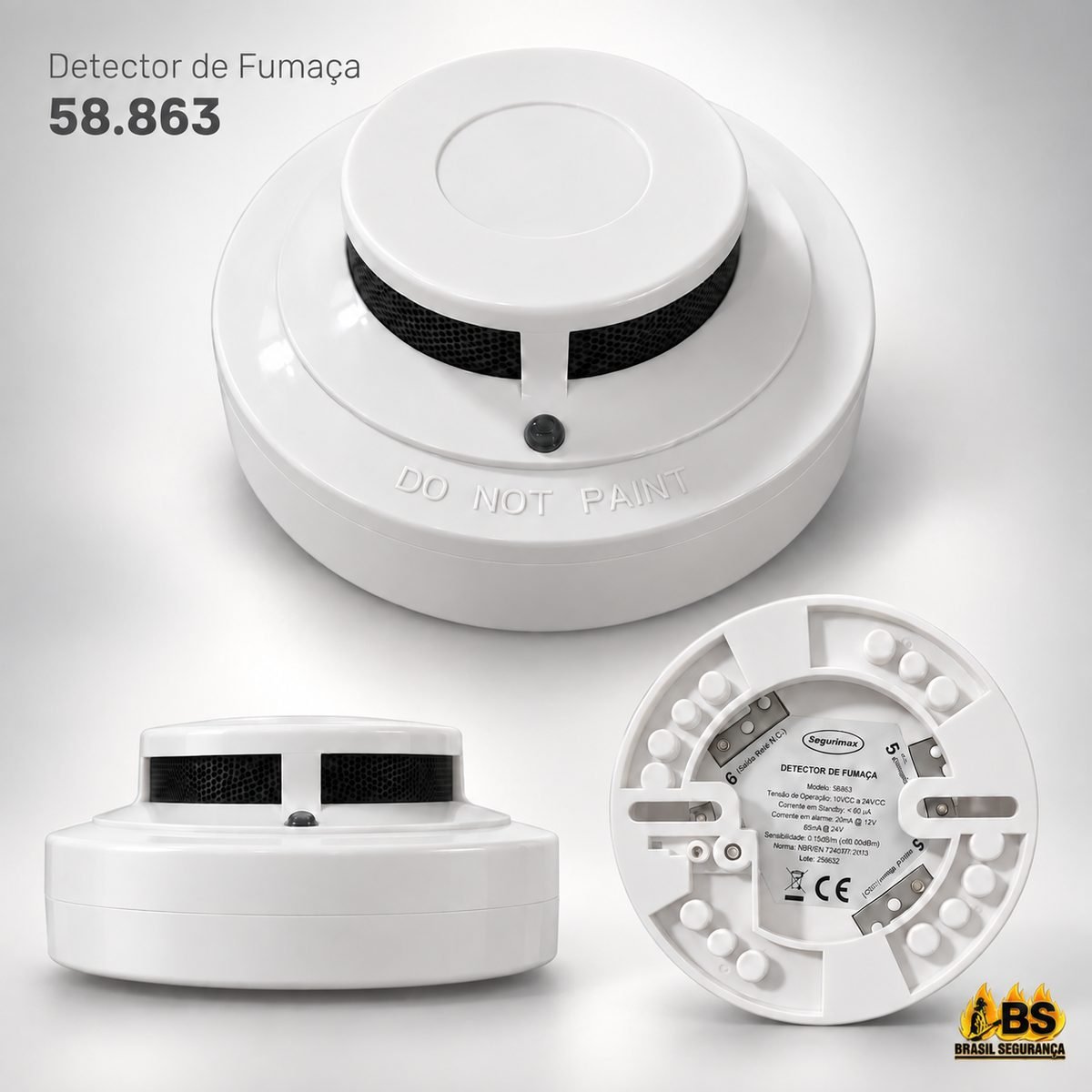

O Detector de Fumaça Convencional 12/24V – Código 58.863, comercializado pela Brasil Segurança, é um dispositivo destinado à detecção de partículas de fumaça e à sinalização de uma condição de alarme para a central de alarme de incêndio.
O equipamento utiliza câmara óptica para detectar partículas de fumaça produzidas pela combustão de diferentes materiais. Conforme a concentração de fumaça no interior da câmara aumenta, a indicação visual do detector é alterada. Quando a condição de alarme é atingida, o LED frontal permanece aceso na cor vermelha e o dispositivo envia o sinal correspondente à central de alarme.
Código: 58.863 · Brasil Segurança · CNPJ: 23.523.728/0001-01
Detector de fumaça para sistema convencional de alarme de incêndio
O detector possui topologia convencional e pode trabalhar em sistemas alimentados em 12 V ou 24 V, permitindo sua utilização em sistemas de detecção e alarme de incêndio compatíveis com essas características elétricas.
Seu funcionamento é baseado na análise da quantidade de partículas presentes na câmara óptica. Durante a supervisão normal, o detector utiliza indicação luminosa por LED. Quando a quantidade de fumaça atinge a condição de alarme, o LED passa para vermelho contínuo e o sinal de fogo é encaminhado para a central de alarme de incêndio.
Principais características do Detector de Fumaça Código 58.863
| Característica | Detector de Fumaça Código 58.863 |
|---|---|
| Código | 58.863 |
| Tipo | Detector óptico de fumaça |
| Sistema | Convencional |
| Tensão de operação | 12/24 V |
| Corrente em repouso | ≤ 40 µA |
| Corrente em alarme em 12 V | 30 mA |
| Corrente em alarme em 24 V | 35 mA |
| Indicação de alarme | LED vermelho ligado |
| Indicação de supervisão | LED verde piscando a cada 40 segundos |
| Saída de alarme | Relé N.A. e ganho de corrente |
| Sensibilidade | 0,15 dB/m (± 0,03 dB/m) |
| Norma indicada no manual | ABNT NBR ISO 7240-7 |
| Material | ABS |
| Temperatura de trabalho | -10 °C a +50 °C |
| Umidade de trabalho | ≤ 95% |
| Dimensões | Ø 99 mm × 43,5 mm |
| Peso | 125 g |
| Garantia informada | 1 ano |
Como funciona o detector óptico de fumaça
O Detector de Fumaça 12/24V Código 58.863 possui uma câmara óptica responsável pela identificação das partículas de fumaça presentes no ambiente.
Durante a operação normal, o equipamento permanece supervisionando continuamente o ambiente. Conforme a quantidade de fumaça dentro da câmara aumenta, o comportamento do LED frontal é alterado.
Quando a câmara fica suficientemente preenchida para que a condição de alarme seja atingida:
- o LED frontal passa para a cor vermelha;
- o LED permanece aceso;
- o detector entra em condição de alarme;
- um sinal é enviado para a central de alarme de incêndio.
Esse funcionamento permite integrar o detector a um sistema convencional de detecção e alarme de incêndio.
Indicação visual de supervisão e alarme
O equipamento utiliza LEDs para informar seu estado de funcionamento.
Supervisão
Durante a condição normal de funcionamento, o LED verde pisca a cada 40 segundos.
Alarme
Quando o detector identifica a condição de alarme, o LED vermelho permanece ligado. Essa sinalização facilita a identificação visual do detector que entrou em condição de alarme.
Ligação em 12 V ou 24 V
O detector possui tensão de operação de 12/24 V. Segundo as informações técnicas do equipamento, a corrente em condição de alarme é:
| Alimentação | Corrente em alarme |
|---|---|
| 12 V | 30 mA |
| 24 V | 35 mA |
A corrente em repouso informada é de até 40 µA. A compatibilidade elétrica entre detector, central, laço e demais componentes deve ser verificada antes da instalação.
Instalação em sistemas convencionais
O detector foi desenvolvido para utilização em sistemas convencionais e apresenta possibilidades de ligação indicadas no manual técnico.
Entre as configurações apresentadas estão:
- ligação a dois fios;
- ligação a três fios;
- ligação a dois fios em instalações supervisionadas.
Nas instalações supervisionadas, o manual prevê utilização de resistor de fim de linha, cujo valor deve ser especificado pelo fabricante da central de alarme de incêndio utilizada na instalação.
Terminais disponíveis na base
A base apresentada para o detector possui os seguintes pontos de conexão:
- Terminal 2: positivo
- Terminal 3: comum do relé
- Terminal 5: comum
- Terminal 6: contato N.A. do relé
A ligação deve seguir o projeto do sistema e as características da central de alarme de incêndio utilizada.
Instalação do detector no teto
O procedimento indicado para montagem é realizado pela separação do detector de sua base.
A base deve ser fixada no teto e, posteriormente, deve ser realizada a conexão dos fios conforme o esquema correspondente ao sistema utilizado.
Depois das conexões, o detector deve ser encaixado novamente sobre a base, alinhando corretamente as guias de encaixe e realizando o movimento de travamento.
Cuidados importantes na instalação
Para instalação adequada do detector, devem ser observadas as condições indicadas no manual:
- não deve existir bloqueio ao detector dentro de uma distância de 0,5 metro;
- deve ser mantida distância mínima de 0,15 metro da parede;
- os detectores devem ser instalados horizontalmente;
- quando houver inclinação, ela não deve ser superior a 45°;
- a alimentação deve ser desligada antes da instalação ou manutenção;
- o equipamento foi desenvolvido para uso interno;
- o detector não deve ser exposto diretamente às intempéries;
- o produto não deve ser pintado;
- para limpeza, não devem ser utilizados solventes;
- a limpeza deve ser realizada apenas com pano umedecido.
ABNT NBR 17240 e instalação do sistema
A documentação técnica do equipamento orienta que o projeto de instalação do sistema seja realizado por profissional com conhecimento da ABNT NBR 17240, norma relacionada aos sistemas de detecção e alarme de incêndio.
O detector é apenas um dos componentes do sistema. Sua quantidade, distribuição, posicionamento e integração com a central devem ser definidos conforme o projeto do sistema de detecção e alarme de incêndio.
Também é recomendada a realização de testes periódicos dos dispositivos, conforme aplicável ao sistema instalado, para verificar suas condições de funcionamento.
Norma do detector de fumaça
Para o detector óptico de fumaça apresentado, o manual informa como norma aplicada: ABNT NBR ISO 7240-7.
Essa referência está associada aos detectores pontuais de fumaça utilizados em sistemas de detecção e alarme de incêndio.
A norma aplicada ao detector não substitui as exigências relacionadas ao projeto, instalação, comissionamento e manutenção do sistema completo.
Condições ambientais
O detector possui as seguintes condições de trabalho informadas:
- Temperatura: -10 °C a +50 °C
- Umidade: até 95%
O equipamento é destinado ao uso interno e não deve ser exposto diretamente às intempéries.
Dimensões compactas
O Detector de Fumaça Código 58.863 possui:
- Diâmetro: 99 mm
- Altura: 43,5 mm
- Peso: 125 g
O corpo é produzido em ABS.
Fumaça e temperatura
O detector de fumaça apresentado utiliza uma câmara óptica para identificar partículas de fumaça.
Já um detector de temperatura trabalha de forma diferente, monitorando o aumento da temperatura do ambiente.
A escolha do tipo de detector deve considerar as características do ambiente e o projeto do sistema de detecção e alarme de incêndio.
Onde utilizar o Detector de Fumaça 12/24V
O Detector de Fumaça Convencional Código 58.863 deve ser utilizado como componente de um sistema de detecção e alarme de incêndio compatível.
A definição dos pontos de instalação deve considerar o projeto do sistema, as características do ambiente, a central utilizada e os requisitos técnicos aplicáveis.
Cuidados durante obras, reformas e ambientes com poeira
Durante períodos com grande concentração de poeira, deve-se evitar a contaminação da câmara óptica do detector.
O acúmulo de poeira pode interferir no funcionamento do dispositivo e favorecer ocorrências indesejadas de alarme. Antes de colocar o sistema em operação, os detectores devem estar em condições adequadas de utilização.
Detector de Fumaça Código 58.863 na Brasil Segurança
A Brasil Segurança comercializa o Detector de Fumaça Convencional 12/24V – Código 58.863 para composição de sistemas convencionais de detecção e alarme de incêndio.
Para especificação e compra, é importante verificar a compatibilidade do detector com a central de alarme, alimentação, configuração do laço e projeto existente.
