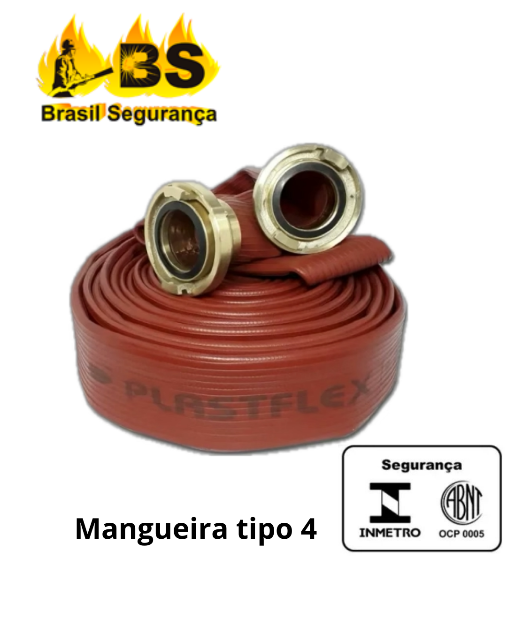

A mangueira de incêndio Tipo 4, modelo Plastflex, é destinada a sistemas de hidrantes que exigem elevada resistência à abrasão, maior proteção externa e desempenho em ambientes industriais. Sua fabricação e seus requisitos técnicos seguem a ABNT NBR 11861.
A mangueira Tipo 4 Plastflex apresenta reforço têxtil confeccionado em poliéster de alta tenacidade, revestimento externo composto por PVC e borracha nitrílica e tubo interno de borracha sintética. Essa construção proporciona proteção adicional contra desgaste por abrasão em aplicações compatíveis.
Na configuração vermelha apresentada, a mangueira possui revestimento externo que auxilia na resistência ao desgaste mecânico e a determinados agentes químicos. Entretanto, a resistência química depende do produto em contato, concentração, temperatura e tempo de exposição.
A mangueira de incêndio Tipo 4 Plastflex é apresentada em diâmetros nominais de 1 1/2 polegada (40 mm) e 2 1/2 polegadas (65 mm), com comprimentos de 15, 20, 25 e 30 metros, conforme a disponibilidade de cada configuração.
O modelo pode ser fornecido com uniões de engate rápido Storz em latão, permitindo conexão com os componentes compatíveis do sistema de hidrantes. As uniões devem atender aos requisitos aplicáveis da ABNT NBR 14349.
A mangueira Plastflex Tipo 4 pode atender aplicações em indústrias químicas, petroquímicas, siderúrgicas, instalações navais, aeroportos e outros ambientes com maior exigência operacional, quando prevista no projeto aprovado.
A escolha do tipo, diâmetro, comprimento, pressão de trabalho e conexões deve respeitar o projeto de segurança contra incêndio aprovado. Não é recomendável selecionar uma mangueira apenas pelo preço, cor ou aparência.
Especificações Técnicas da Mangueira de Incêndio Tipo 4 Plastflex
A mangueira Tipo 4 possui construção destinada a aplicações com maior exigência de resistência ao desgaste externo. Confira as características técnicas do modelo Plastflex.
Materiais, Construção, Medidas e Pressões da Mangueira Tipo 4
- Modelo: Plastflex.
- Classificação: Mangueira de incêndio Tipo 4.
- Aplicação: Industrial, naval, aeroportuária e outras instalações compatíveis.
- Cor externa: Vermelha, na configuração apresentada.
- Reforço têxtil: Poliéster de alta tenacidade.
- Revestimento externo: Composição de PVC e borracha nitrílica.
- Tubo interno: Borracha sintética.
- Diâmetros nominais: 1 1/2" (40 mm) e 2 1/2" (65 mm).
- Comprimentos informados: 15, 20, 25 e 30 metros, conforme disponibilidade.
- Pressão de trabalho: 14 kgf/cm².
- Pressão de prova informada: 28 kgf/cm².
- Pressão de ruptura: Acima de 55 kgf/cm², conforme referência do modelo.
- Conexões: Engate rápido Storz em latão, conforme configuração.
- Norma da mangueira: ABNT NBR 11861.
- Norma das uniões: ABNT NBR 14349.
- Referência de certificação: Portaria Inmetro nº 547/2022.
- Certificado informado para 1 1/2": ABNT nº 40.013/25.
- Certificado informado para 2 1/2": ABNT nº 40.012/25.
Observação técnica: os valores apresentados são referências do modelo Plastflex. Confirme as especificações, o escopo da certificação e a disponibilidade de cada medida na documentação vigente do produto fornecido.
Mangueira Tipo 4 Plastflex: Revestimento Externo de PVC e Borracha Nitrílica
Uma das principais características da mangueira de incêndio Tipo 4 Plastflex é seu revestimento externo, composto por uma combinação de PVC e borracha nitrílica.
Essa construção oferece proteção adicional ao reforço têxtil e contribui para a resistência ao desgaste provocado pelo contato com determinadas superfícies.
Vantagens do Revestimento Externo da Mangueira Tipo 4
- Resistência à abrasão: proteção externa para condições de uso com maior desgaste mecânico.
- Reforço têxtil: estrutura de poliéster de alta tenacidade.
- Proteção externa: revestimento destinado a reduzir o contato direto do tecido com superfícies abrasivas.
- Aplicação industrial: construção adequada a ambientes compatíveis com seus limites técnicos.
- Resistência química: possibilidade de utilização em condições específicas, mediante confirmação da compatibilidade do material.
Atenção: a mangueira Tipo 4 não é resistente a todos os produtos químicos. Ácidos, solventes, combustíveis, óleos e temperaturas elevadas exigem avaliação específica da compatibilidade declarada pelo fabricante.
Mangueira de Incêndio Tipo 4 de 1 1/2" (40 mm) e 2 1/2" (65 mm)
A mangueira Plastflex Tipo 4 é apresentada em dois diâmetros nominais destinados a diferentes configurações de sistemas de hidrantes industriais.
Mangueira Tipo 4 de 1 1/2" (40 mm)
A mangueira de incêndio Tipo 4 de 1 1/2 polegada é destinada a sistemas dimensionados para diâmetro nominal de 40 mm, respeitando a vazão, pressão e demais características do projeto aprovado.
Pode ser fornecida com conexões Storz de 1 1/2", conforme a configuração especificada para o equipamento.
Mangueira Tipo 4 de 2 1/2" (65 mm)
A mangueira de incêndio Tipo 4 de 2 1/2 polegadas atende sistemas de hidrantes que especificam diâmetro nominal de 65 mm e conexões compatíveis.
A escolha deve considerar o dimensionamento hidráulico, as características da instalação e os equipamentos utilizados no conjunto de hidrantes.
Importante: não substitua automaticamente uma mangueira de 40 mm por outra de 65 mm. O diâmetro nominal deve corresponder ao projeto e à configuração do sistema.
Mangueira de Incêndio Tipo 4 de 15, 20, 25 e 30 Metros
A mangueira Tipo 4 Plastflex pode ser apresentada em comprimentos de 15, 20, 25 e 30 metros, conforme o diâmetro, a configuração e a disponibilidade do fabricante.
Mangueira Tipo 4 de 15 Metros
A mangueira de incêndio Tipo 4 de 15 metros atende sistemas industriais cujo projeto determina esse comprimento nominal.
Mangueira Tipo 4 de 20 Metros
A mangueira Tipo 4 de 20 metros pode ser utilizada em instalações dimensionadas para essa extensão, observando as condições hidráulicas de operação.
Mangueira Tipo 4 de 25 Metros
A mangueira de incêndio Tipo 4 de 25 metros é uma configuração destinada a sistemas que especificam esse comprimento, conforme o projeto aprovado.
Mangueira Tipo 4 de 30 Metros
A mangueira Tipo 4 de 30 metros pode integrar sistemas industriais dimensionados para essa extensão, considerando as perdas de carga e a pressão disponível.
Atenção: o comprimento deve ser definido conforme o projeto de incêndio. A utilização de lances mais longos pode aumentar as perdas de carga e influenciar as condições hidráulicas do sistema.
Pressão de Trabalho, Prova e Ruptura da Mangueira de Incêndio Tipo 4
Qual é a Pressão de Trabalho da Mangueira Tipo 4?
A mangueira Tipo 4 Plastflex apresenta pressão de trabalho informada de 14 kgf/cm². Esse valor corresponde ao limite declarado para utilização normal do modelo.
Qual é a Pressão de Prova da Mangueira Tipo 4?
A pressão de prova informada para o modelo é de 28 kgf/cm², utilizada como parâmetro de ensaio técnico.
A pressão de prova não deve ser confundida com a pressão autorizada para operação contínua.
Qual é a Pressão de Ruptura da Mangueira Tipo 4?
A mangueira Plastflex Tipo 4 apresenta pressão de ruptura declarada acima de 55 kgf/cm², conforme a referência técnica do modelo.
A pressão de ruptura corresponde à resistência verificada por ensaio destrutivo e não representa pressão permitida para utilização.
Onde Utilizar Mangueira de Incêndio Tipo 4 Plastflex?
A mangueira de hidrante Tipo 4 Plastflex é destinada a aplicações que exigem maior proteção contra desgaste externo, conforme o projeto de segurança contra incêndio.
- Indústrias químicas: instalações com exigências específicas de resistência e compatibilidade ambiental.
- Indústrias petroquímicas: sistemas de hidrantes que especificam mangueiras com revestimento externo.
- Siderúrgicas e metalúrgicas: instalações com maior exigência de resistência mecânica.
- Instalações navais: sistemas compatíveis com as características construtivas do modelo.
- Aeroportos: aplicações em que o projeto determina mangueiras com características Tipo 4.
- Áreas industriais com superfícies abrasivas: locais que exigem proteção adicional contra desgaste.
Importante: a presença de produtos químicos, abrasão ou atividade industrial não determina automaticamente a escolha da mangueira Tipo 4. A seleção deve considerar as condições reais de utilização, a documentação do produto e o projeto aprovado.
Diferença entre Mangueira de Incêndio Tipo 4 Plastflex e Tipo 5 Ruberflex
A diferença construtiva principal entre a mangueira Tipo 4 Plastflex e a mangueira Tipo 5 Ruberflex está nos materiais utilizados no revestimento externo.
Mangueira Tipo 4 Plastflex
A Tipo 4 Plastflex apresenta reforço têxtil de poliéster de alta tenacidade, revestimento externo de PVC e borracha nitrílica e tubo interno de borracha sintética.
Mangueira Tipo 5 Ruberflex
A Tipo 5 Ruberflex apresenta reforço têxtil com revestimento externo de borracha, conforme a configuração do modelo.
Ambas podem atender aplicações industriais exigentes, mas não devem ser consideradas automaticamente equivalentes. A escolha deve avaliar resistência à abrasão, composição dos materiais, compatibilidade química, pressão de trabalho e especificações do projeto.
Certificação ABNT da Mangueira de Incêndio Tipo 4 Plastflex
A mangueira de incêndio Tipo 4 deve atender aos requisitos técnicos aplicáveis da ABNT NBR 11861. As uniões para mangueiras devem observar a ABNT NBR 14349.
A Portaria Inmetro nº 547/2022 estabelece critérios aplicáveis ao programa de certificação voluntária de mangueiras de incêndio.
Certificado da Mangueira Tipo 4 de 1 1/2" (40 mm)
Para a mangueira Plastflex Tipo 4 de 1 1/2", consta como referência documental o Certificado ABNT nº 40.013/25.
A autenticidade, a vigência e o escopo do documento devem ser confirmados para o produto fornecido.
Certificado da Mangueira Tipo 4 de 2 1/2" (65 mm)
Para a mangueira Plastflex Tipo 4 de 2 1/2", consta como referência documental o Certificado ABNT nº 40.012/25.
A numeração dos certificados não representa, isoladamente, comprovação de certificação vigente. Verifique fabricante, modelo, diâmetro, escopo e validade.
Saiba mais sobre mangueiras de incêndio certificadas ABNT , requisitos técnicos e documentação de conformidade.
Conjunto de Mangueira de Incêndio Tipo 4 com Conexões Storz e Esguicho
A Brasil Segurança pode fornecer conjuntos com mangueira de incêndio Tipo 4 Plastflex, uniões Storz, esguicho e acessórios compatíveis, conforme a configuração solicitada e as especificações do projeto.
Componentes para Sistemas de Hidrantes com Mangueira Tipo 4
- Mangueira Tipo 4 Plastflex: diâmetro e comprimento previstos no projeto.
- Uniões Storz: engates rápidos compatíveis com a mangueira.
- Esguicho regulável: equipamento de lançamento de água compatível com a configuração hidráulica.
- Adaptador Storz: conexão entre a válvula e a mangueira, conforme o sistema.
- Válvula globo: componente de controle da alimentação de água.
- Tampão Storz: proteção das conexões quando aplicável.
- Chave Storz: acessório para auxiliar o acoplamento das uniões.
- Abrigo de hidrante: destinado ao acondicionamento dos equipamentos previstos no projeto.
Conheça os acessórios para mangueira de incêndio , incluindo conexões Storz, adaptadores, esguichos e componentes dos conjuntos de hidrantes.
A composição do conjunto não deve ser definida somente pela disponibilidade comercial dos acessórios. Todos os equipamentos devem ser compatíveis com o projeto aprovado.
Dicas e Cuidados com Mangueira de Incêndio Tipo 4 Plastflex
A mangueira Tipo 4 Plastflex apresenta revestimento externo destinado a aplicações exigentes, mas necessita de conservação adequada para preservar suas características.
- Evitar contato com superfícies cortantes ou pontiagudas.
- Não permitir esmagamento por veículos ou equipamentos.
- Verificar a compatibilidade antes de qualquer exposição a produtos químicos.
- Evitar contato com superfícies quentes além dos limites declarados pelo fabricante.
- Observar o estado do revestimento externo.
- Verificar as conexões Storz e os elementos de vedação.
- Não utilizar mangueiras com cortes, perfurações ou danos que comprometam a segurança.
- Respeitar os procedimentos de inspeção e manutenção aplicáveis da ABNT NBR 12779.
- Seguir as recomendações de acondicionamento do fabricante.
Consulte também dicas e cuidados com mangueiras de incêndio , com informações sobre conservação, armazenamento e inspeção.
Como Escolher a Mangueira de Incêndio Tipo 4 Correta?
Antes de adquirir ou substituir uma mangueira de incêndio Tipo 4 Plastflex, verifique os requisitos técnicos do sistema e a documentação do equipamento.
- Classificação Tipo 4 prevista no projeto aprovado.
- Diâmetro nominal de 1 1/2" ou 2 1/2".
- Comprimento de 15, 20, 25 ou 30 metros, conforme especificação.
- Pressão de trabalho compatível com o sistema.
- Revestimento externo de PVC e borracha nitrílica.
- Resistência à abrasão adequada à aplicação.
- Compatibilidade química quando necessária.
- Conexões Storz compatíveis com válvulas e esguichos.
- Identificação do fabricante e documentação técnica.
- Certificação aplicável e situação de vigência.
Atenção: mangueiras de incêndio com aparência semelhante podem apresentar diferentes classificações e resistências. A substituição deve respeitar as características do projeto de segurança contra incêndio.
Mangueira de Incêndio Tipo 4 Plastflex: Fornecimento pela Brasil Segurança
A Brasil Segurança fornece mangueiras de incêndio Tipo 4 Plastflex novas para sistemas de hidrantes industriais, instalações navais, aeroportuárias e demais aplicações tecnicamente compatíveis.
Consulte as configurações de 40 mm e 65 mm, os comprimentos de 15, 20, 25 e 30 metros, a disponibilidade dos modelos, os prazos programados de entrega e as condições de pagamento.
Preços especiais para condomínios, indústrias e comércios. O fornecimento deve respeitar as especificações do equipamento e o projeto de incêndio aprovado.
