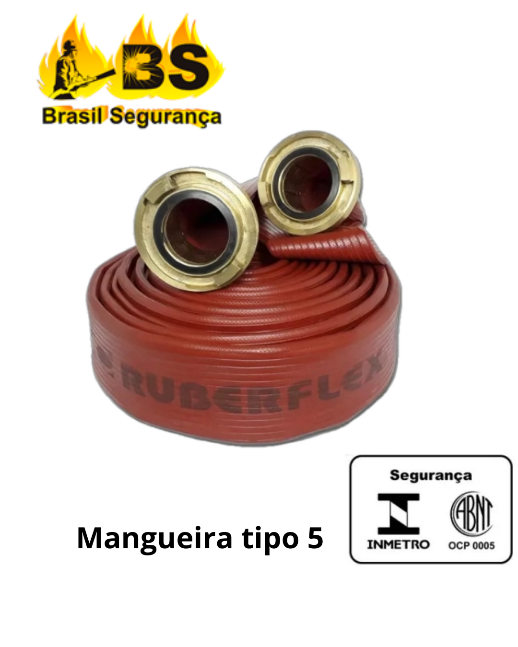

A mangueira de incêndio Tipo 5, modelo Ruberflex, é destinada a sistemas de hidrantes que exigem elevada resistência à abrasão, proteção externa reforçada e desempenho em condições industriais severas, conforme o projeto de segurança contra incêndio aprovado. Sua fabricação e seus requisitos técnicos seguem a ABNT NBR 11861.
A mangueira Tipo 5 Ruberflex apresenta construção com reforço têxtil intermediário de poliéster de alta tenacidade, tubo interno de borracha sintética e revestimento externo protetor. A composição do revestimento deve ser confirmada conforme a versão específica do fabricante.
Na configuração com revestimento externo de PVC e borracha nitrílica, a mangueira oferece proteção adicional contra o desgaste provocado pelo contato com superfícies abrasivas e determinados agentes presentes em ambientes industriais.
A resistência do revestimento não significa compatibilidade com qualquer produto químico, temperatura ou condição de arraste. Os limites de utilização devem respeitar a ficha técnica e as instruções do fabricante.
A mangueira de incêndio Tipo 5 Ruberflex é apresentada em diâmetros nominais de 1 1/2 polegada (40 mm) e 2 1/2 polegadas (65 mm), com comprimentos de 15, 20, 25 e 30 metros, conforme a disponibilidade de cada configuração.
O modelo pode ser fornecido com uniões de engate rápido Storz em latão, compatíveis com o diâmetro nominal e com os equipamentos previstos no sistema de hidrantes. As uniões devem observar os requisitos aplicáveis da ABNT NBR 14349.
A mangueira Ruberflex Tipo 5 pode atender instalações em indústrias químicas, petroquímicas, refinarias, instalações portuárias, aeroportos, ambientes navais e operações industriais de maior exigência mecânica, quando suas características forem compatíveis com o projeto.
A escolha deve considerar o tipo, diâmetro, comprimento, pressão de trabalho, resistência à abrasão, composição do revestimento e conexões Storz. A classificação Tipo 5 não deve ser selecionada somente pelo preço, aparência ou resistência anunciada comercialmente.
Especificações Técnicas da Mangueira de Incêndio Tipo 5 Ruberflex
A mangueira Tipo 5 possui características construtivas destinadas a aplicações industriais com elevada exigência de resistência mecânica e proteção externa. Confira as especificações técnicas informadas para a linha Ruberflex.
Materiais, Construção, Medidas e Pressões da Mangueira Tipo 5
- Modelo: Ruberflex.
- Classificação: Mangueira de incêndio Tipo 5.
- Aplicação: Industrial severa, naval, portuária e aeroportuária, conforme projeto aprovado.
- Cor externa: Conforme configuração e ficha técnica do fabricante.
- Construção: Reforço têxtil intermediário com tubo interno e revestimento externo protetor.
- Reforço têxtil: Poliéster de alta tenacidade.
- Revestimento externo: PVC e borracha nitrílica na configuração correspondente, conforme ficha técnica.
- Tubo interno: Borracha sintética.
- Diâmetros nominais: 1 1/2" (40 mm) e 2 1/2" (65 mm).
- Comprimentos informados: 15, 20, 25 e 30 metros, conforme disponibilidade.
- Pressão de trabalho: 14 kgf/cm².
- Pressão de prova informada: 28 kgf/cm², sujeita à confirmação na ficha técnica vigente.
- Pressão de ruptura: Acima de 55 kgf/cm², conforme referência do fabricante.
- Conexões: Engate rápido Storz em latão, conforme configuração.
- Norma da mangueira: ABNT NBR 11861.
- Norma das uniões: ABNT NBR 14349.
- Referência de certificação: Portaria Inmetro nº 547/2022.
- Certificado informado para 1 1/2": ABNT nº 40.011/25.
- Certificado informado para 2 1/2": ABNT nº 40.010/25.
Observação técnica: as especificações apresentadas são referências do modelo Ruberflex. Confirme a composição dos materiais, a cor, as pressões, os comprimentos, os certificados e a disponibilidade na documentação vigente do produto fornecido.
Mangueira Tipo 5 Ruberflex: Resistência à Abrasão e Uso Industrial
Uma das principais características da mangueira de incêndio Tipo 5 Ruberflex é sua construção destinada a aplicações que exigem elevada resistência ao desgaste externo e à movimentação operacional.
O revestimento externo protege o reforço têxtil intermediário e contribui para a resistência mecânica do conjunto, respeitando os limites previstos pelo fabricante.
Características da Mangueira Tipo 5 para Ambientes Industriais
- Resistência à abrasão: construção destinada a condições com maior exigência de proteção externa.
- Reforço estrutural: fios sintéticos de poliéster de alta tenacidade.
- Revestimento externo: proteção adicional ao reforço têxtil.
- Aplicação industrial: utilização em instalações compatíveis com as características declaradas para o modelo.
- Resistência química: depende da composição do revestimento, do agente e das condições de exposição.
- Resistência mecânica: adequada às condições comprovadas nos ensaios e na documentação técnica.
Atenção: mesmo uma mangueira Tipo 5 não deve ser submetida intencionalmente a cortes, perfurações, esmagamento por empilhadeiras ou veículos e contato com superfícies excessivamente quentes.
Mangueira de Incêndio Tipo 5 de 1 1/2" (40 mm) e 2 1/2" (65 mm)
A mangueira Ruberflex Tipo 5 é apresentada em diâmetros nominais de 40 mm e 65 mm, destinados a configurações específicas de sistemas de hidrantes industriais.
Mangueira Tipo 5 de 1 1/2" (40 mm)
A mangueira de incêndio Tipo 5 de 1 1/2 polegada atende instalações dimensionadas para diâmetro nominal de 40 mm, observando vazão, pressão e compatibilidade das conexões com os demais equipamentos.
Pode ser fornecida com uniões Storz de 1 1/2", conforme a configuração do modelo.
Mangueira Tipo 5 de 2 1/2" (65 mm)
A mangueira de incêndio Tipo 5 de 2 1/2 polegadas é destinada a sistemas que especificam diâmetro nominal de 65 mm e conexões compatíveis.
Sua utilização deve considerar o dimensionamento hidráulico, as perdas de carga e os equipamentos previstos no projeto de incêndio.
Importante: uma mangueira de 65 mm não substitui automaticamente outra de 40 mm. O diâmetro nominal e o engate precisam corresponder à configuração do sistema de hidrantes.
Mangueira de Incêndio Tipo 5 de 15, 20, 25 e 30 Metros
A mangueira Tipo 5 Ruberflex pode ser apresentada em comprimentos de 15, 20, 25 e 30 metros, conforme a configuração, o diâmetro e a disponibilidade do fabricante.
Mangueira Tipo 5 de 15 Metros
A mangueira de incêndio Tipo 5 de 15 metros pode atender instalações cujo projeto especifica essa extensão nominal.
Mangueira Tipo 5 de 20 Metros
A mangueira Tipo 5 de 20 metros é uma alternativa para sistemas industriais dimensionados para esse comprimento, observando as condições hidráulicas da instalação.
Mangueira Tipo 5 de 25 Metros
A mangueira de incêndio Tipo 5 de 25 metros atende configurações que especificam essa medida, conforme a documentação do projeto aprovado.
Mangueira Tipo 5 de 30 Metros
A mangueira Tipo 5 de 30 metros pode integrar sistemas que exigem essa extensão, respeitando vazão, pressão e perdas de carga.
Atenção: não escolha um comprimento maior apenas para aumentar o alcance do hidrante. A quantidade de lances, os comprimentos e os diâmetros precisam respeitar o dimensionamento hidráulico.
Pressão de Trabalho, Prova e Ruptura da Mangueira de Incêndio Tipo 5
Qual é a Pressão de Trabalho da Mangueira Tipo 5?
A mangueira Tipo 5 Ruberflex apresenta pressão de trabalho informada de 14 kgf/cm². Esse valor corresponde ao limite declarado para a utilização normal do modelo, observadas as condições estabelecidas pelo fabricante.
Qual é a Pressão de Prova da Mangueira Tipo 5?
A pressão de prova apresentada como referência é de 28 kgf/cm², sujeita à confirmação na ficha técnica vigente.
Esse parâmetro é utilizado para avaliação técnica e não representa pressão permitida para operação contínua.
Qual é a Pressão de Ruptura da Mangueira Tipo 5?
A mangueira Ruberflex Tipo 5 apresenta pressão de ruptura declarada acima de 55 kgf/cm², conforme referência do fabricante.
A pressão de ruptura corresponde a uma característica avaliada por ensaio destrutivo. Não deve ser utilizada como pressão normal ou máxima de operação.
Onde Utilizar Mangueira de Incêndio Tipo 5 Ruberflex?
A mangueira de hidrante Tipo 5 Ruberflex é destinada a instalações com maior exigência de resistência externa e condições operacionais compatíveis com sua construção.
- Indústrias químicas: instalações que exigem resistência à abrasão e compatibilidade específica com os agentes presentes.
- Indústrias petroquímicas: sistemas de hidrantes com requisitos especiais de resistência mecânica.
- Refinarias: aplicações que especificam mangueiras com proteção externa reforçada.
- Portos e terminais: instalações sujeitas a condições operacionais de maior exigência.
- Aeroportos: sistemas de combate a incêndio compatíveis com as características do equipamento.
- Instalações navais: aplicações previstas na documentação técnica e no projeto aprovado.
- Indústrias pesadas: sistemas de hidrantes que especificam resistência mecânica e proteção externa compatíveis com o Tipo 5.
Importante: a presença de atividade industrial, abrasão ou produtos químicos não determina automaticamente a utilização da mangueira Tipo 5. A escolha deve considerar as condições reais de uso e o projeto aprovado pelo Corpo de Bombeiros.
Diferença entre Mangueira de Incêndio Tipo 4 Plastflex e Tipo 5 Ruberflex
As mangueiras de incêndio Tipos 4 e 5 são destinadas a aplicações com exigências específicas de resistência mecânica e proteção externa.
A distinção entre os modelos deve considerar a classificação normativa, a construção, a composição do revestimento e os resultados dos ensaios declarados pelo fabricante.
Mangueira Tipo 4 Plastflex
A mangueira Tipo 4 Plastflex apresenta reforço têxtil de poliéster de alta tenacidade e revestimento externo protetor, com composição informada de PVC e borracha nitrílica para a configuração apresentada.
Mangueira Tipo 5 Ruberflex
A mangueira Tipo 5 Ruberflex apresenta reforço têxtil intermediário e revestimento externo destinado a condições mais exigentes de resistência à abrasão, conforme a versão do produto.
Atenção: como podem existir configurações com materiais de revestimento semelhantes, não é correto diferenciar os Tipos 4 e 5 exclusivamente pela cor ou pela presença de borracha. Confira a classificação e a ficha técnica correspondente.
Certificação ABNT e Ensaios da Mangueira de Incêndio Tipo 5
A ABNT NBR 11861 estabelece requisitos técnicos e métodos de ensaio para mangueiras de incêndio abrangidas por seu escopo.
A ABNT NBR 14349 estabelece requisitos aplicáveis às uniões utilizadas nas mangueiras de incêndio.
A Portaria Inmetro nº 547/2022 estabelece critérios do programa de certificação voluntária de mangueiras de incêndio.
Ensaios e Controle de Qualidade da Mangueira Tipo 5
A avaliação de conformidade da mangueira Ruberflex Tipo 5 considera os requisitos e ensaios aplicáveis ao produto, incluindo características de resistência e desempenho previstas na documentação técnica.
- Pressão de prova: avaliação da resistência da mangueira sob condições de ensaio especificadas.
- Pressão de ruptura: verificação da resistência em ensaio destrutivo.
- Resistência à abrasão: avaliação do comportamento do revestimento nas condições de ensaio aplicáveis.
- Aderência entre camadas: avaliação quando prevista na especificação do produto.
- Integridade das conexões: verificação dos requisitos aplicáveis às uniões e ao conjunto.
- Identificação e rastreabilidade: conferência da marcação, fabricante e informações documentais do produto.
Esclarecimento técnico: nem todos os ensaios são necessariamente realizados de forma destrutiva em cada unidade produzida. Os procedimentos de controle, amostragem e rastreabilidade devem ser confirmados nos registros e documentos disponibilizados pelo fabricante.
Certificado da Mangueira Tipo 5 de 1 1/2" (40 mm)
Para a mangueira Ruberflex Tipo 5 de 1 1/2", consta como referência o Certificado ABNT nº 40.011/25.
A autenticidade, a vigência e o escopo devem ser confirmados na documentação atualizada correspondente ao produto.
Certificado da Mangueira Tipo 5 de 2 1/2" (65 mm)
Para a mangueira Ruberflex Tipo 5 de 2 1/2", consta como referência o Certificado ABNT nº 40.010/25.
A numeração do certificado não representa, isoladamente, comprovação de certificação vigente. Verifique o fabricante, o modelo, o diâmetro, o escopo e a validade.
Consulte informações sobre mangueiras de incêndio certificadas ABNT , requisitos de conformidade e documentação técnica.
Conjunto de Mangueira de Incêndio Tipo 5 com Conexões Storz e Esguicho
A Brasil Segurança pode fornecer conjuntos com mangueira Tipo 5 Ruberflex, uniões Storz, esguicho e acessórios compatíveis, conforme a relação de materiais e o projeto aprovado.
Componentes do Sistema de Hidrantes com Mangueira Tipo 5
- Mangueira Tipo 5 Ruberflex: modelo, diâmetro e comprimento especificados no projeto.
- Uniões Storz: engates rápidos compatíveis com a mangueira.
- Esguicho regulável: dispositivo de lançamento de água previsto no sistema.
- Adaptador Storz: conexão compatível com a saída da válvula e a união da mangueira.
- Válvula globo: componente de controle da alimentação de água.
- Tampão Storz: proteção da conexão quando aplicável.
- Chave Storz: acessório para auxiliar o acoplamento e desacoplamento.
- Abrigo ou gabinete: destinado ao acondicionamento dos equipamentos previstos no projeto de hidrantes.
Conheça os acessórios para mangueira de incêndio , incluindo conexões Storz, esguichos, adaptadores e demais componentes.
Todos os equipamentos do conjunto devem apresentar compatibilidade técnica com a mangueira, as conexões e o sistema de hidrantes.
Dicas e Cuidados com Mangueira de Incêndio Tipo 5 Ruberflex
Apesar de sua construção para aplicações exigentes, a mangueira Tipo 5 Ruberflex necessita de cuidados de armazenamento, conservação e utilização.
- Evitar contato com objetos cortantes ou pontiagudos.
- Não permitir esmagamento por empilhadeiras, veículos ou cargas pesadas.
- Evitar arraste incompatível com os limites declarados pelo fabricante.
- Verificar a compatibilidade antes da exposição a produtos químicos.
- Evitar contato com superfícies acima dos limites térmicos permitidos.
- Observar o estado do revestimento externo.
- Verificar as uniões Storz e os elementos de vedação.
- Não utilizar mangueiras com cortes, perfurações ou danos que comprometam sua integridade.
- Seguir as recomendações de acondicionamento do fabricante.
- Respeitar os procedimentos aplicáveis de inspeção e manutenção previstos na ABNT NBR 12779.
Consulte o conteúdo sobre dicas e cuidados com mangueiras de incêndio , incluindo conservação, armazenamento e inspeção.
Como Escolher a Mangueira de Incêndio Tipo 5 Correta?
Antes de adquirir ou substituir uma mangueira de incêndio Tipo 5 Ruberflex, é necessário verificar as características do sistema e as especificações do equipamento.
- Classificação Tipo 5 prevista no projeto.
- Diâmetro nominal de 1 1/2" ou 2 1/2".
- Comprimento de 15, 20, 25 ou 30 metros.
- Pressão de trabalho compatível com o sistema.
- Revestimento externo correspondente à versão especificada.
- Resistência à abrasão adequada à aplicação.
- Compatibilidade química quando necessária.
- Compatibilidade das uniões e conexões Storz.
- Identificação do fabricante, modelo e documentação técnica.
- Certificação aplicável e situação de vigência.
Atenção: a substituição de uma mangueira de incêndio deve respeitar o projeto aprovado, os requisitos normativos e as condições hidráulicas da instalação.
Mangueira de Incêndio Tipo 5 Ruberflex: Fornecimento pela Brasil Segurança
A Brasil Segurança fornece mangueiras de incêndio Tipo 5 Ruberflex novas para sistemas de hidrantes industriais e outras aplicações tecnicamente compatíveis.
Consulte as configurações de 40 mm e 65 mm, os comprimentos de 15, 20, 25 e 30 metros, a disponibilidade dos modelos, os prazos programados de entrega e as condições de pagamento.
Preços especiais para condomínios, indústrias e comércios. A seleção deve considerar as especificações técnicas da mangueira Tipo 5 e o projeto de segurança contra incêndio aprovado.
