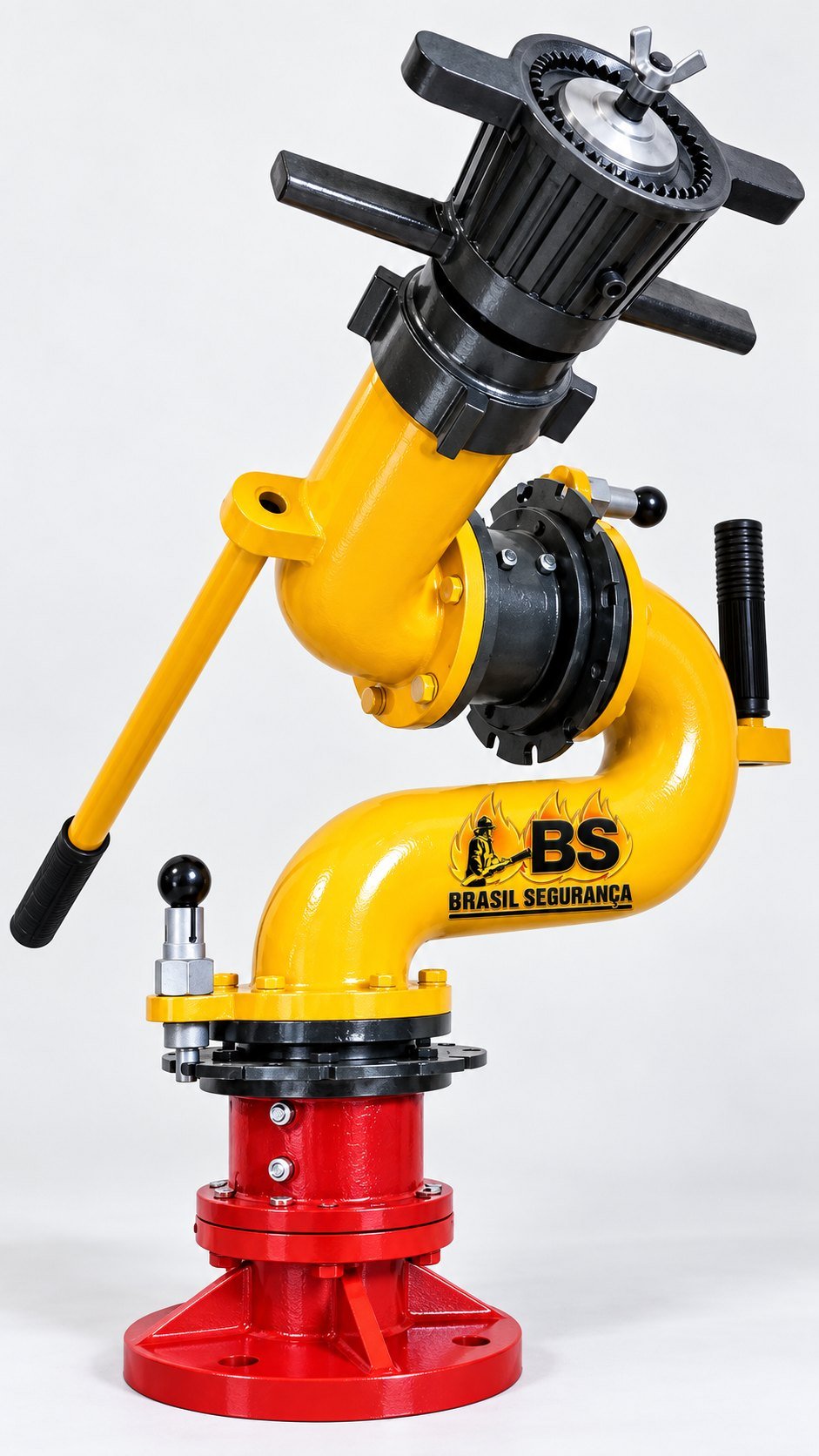

Canhão para Caminhão-Pipa 1.438 L/min

O canhão para caminhão-pipa é um equipamento hidráulico de alta vazão utilizado para lançar e direcionar água em caminhões-pipa, caminhões-tanque e outros sistemas móveis compatíveis.

O modelo apresentado pela Brasil Segurança possui vazão nominal de 1.438 L/min, equivalente a aproximadamente 380 GPM americanos, pressão máxima de trabalho de 12 kgf/cm², alcance de referência de até 50 metros, entrada flangeada de 2 1/2" e saída com rosca 2 1/2" — 7,5 FPP — padrão NSFHT.

O conjunto utiliza esguicho Fog-Hog regulável, permitindo ajustar o padrão de aplicação da água conforme a necessidade operacional.

Entre as aplicações estão:

• lavagem de ruas e vias
• lavagem de pátios
• controle de poeira
• umectação de solo
• limpeza pesada
• áreas industriais
• centros logísticos
• obras e terraplenagem
• áreas rurais
• apoio operacional com água.

O desempenho, porém, não depende somente do canhão.

Bomba, vazão disponível, pressão, tubulação, perdas de carga, flange, base de instalação e conexões precisam trabalhar como um sistema compatível.

Não basta escolher um canhão de alta vazão: o caminhão precisa ter capacidade hidráulica e estrutural adequada para alimentá-lo e operá-lo corretamente.

A Brasil Segurança atende necessidades pontuais e fornecimentos em quantidade, com condições comerciais conforme volume, aplicação e disponibilidade.

Resposta direta: o que é um canhão para caminhão-pipa?

O canhão para caminhão-pipa permite direcionar grandes volumes de água com maior controle e alcance quando comparado a soluções manuais mais simples.

Neste modelo, as principais características informadas são:

Vazão nominal: 1.438 L/minVazão aproximada: 380 GPM americanosPressão máxima de trabalho: 12 kgf/cm²Alcance de referência: até 50 metrosEntrada: flange 2 1/2"Saída: rosca 2 1/2" — 7,5 FPP — padrão NSFHTEsguicho: Fog-Hog regulávelFluido indicado: água

Esses valores identificam as características do equipamento, mas não significam que qualquer caminhão-pipa atingirá automaticamente 1.438 L/min ou 50 metros de alcance.

O resultado real depende da alimentação hidráulica e das condições da instalação.

Especificações técnicas do canhão para caminhão-pipa

As especificações do equipamento devem ser analisadas juntamente com bomba, tubulação, pressão, vazão, flange, base e aplicação.

Para aquisição, instalação ou substituição de componentes, recomenda-se confirmar os dados na ficha técnica e documentação correspondente ao modelo fornecido.

Por que não escolher o canhão apenas pela vazão?

A vazão nominal é um dado importante, mas representa apenas uma parte do dimensionamento.

Um equipamento especificado para trabalhar com 1.438 litros por minuto precisa receber água em volume e pressão compatíveis no ponto onde será instalado.

Quando a bomba, tubulação ou conexões não conseguem fornecer as condições necessárias, podem ocorrer:

• alcance inferior ao esperado
• jato com menor força
• vazão reduzida
• oscilações
• perda de desempenho
• vibração
• vazamentos
• necessidade de adaptações posteriores.

Por isso, antes de comprar, é importante analisar o sistema existente no caminhão.

Um canhão tecnicamente adequado instalado em um sistema hidráulico incompatível continuará apresentando desempenho insatisfatório.

Bomba do caminhão-pipa: um dos principais fatores de desempenho

A bomba é responsável por fornecer a água necessária para o funcionamento do canhão.

Mesmo que o equipamento possua elevada capacidade nominal, ele somente trabalhará próximo das condições previstas quando a bomba conseguir fornecer vazão e pressão suficientes no ponto de instalação.

Antes da compra, sempre que possível, informe:

• fabricante da bomba
• modelo
• potência
• pressão de trabalho
• vazão informada
• foto da plaqueta
• configuração da tubulação.

Esses dados ajudam a identificar previamente possíveis incompatibilidades.

Não confunda vazão do canhão com vazão do caminhão

1.438 L/min é a vazão nominal informada para o canhão.

Isso não significa que o caminhão fornecerá automaticamente esse volume.

A vazão efetivamente disponível depende da capacidade da bomba e das perdas existentes em todo o circuito hidráulico.

Vazão nominal de 1.438 L/min

A vazão informada para este modelo é de:

1.438 litros por minuto

• equivalente a aproximadamente:

380 GPM americanos.

Trata-se de um volume elevado de água.

Por isso, componentes existentes entre a bomba e o canhão podem interferir diretamente no resultado, incluindo:

• tubulações de diâmetro inadequado
• reduções
• curvas
• válvulas
• conexões
• trechos longos de tubulação
• restrições internas.

Esses elementos podem aumentar a perda de carga e reduzir a vazão disponível.

A alta vazão indicada para o equipamento não elimina as perdas hidráulicas existentes no caminhão.

Pressão máxima de trabalho de 12 kgf/cm²

A pressão máxima informada para o equipamento é:

12 kgf/cm².

Esse valor deve ser entendido como limite máximo informado para o equipamento, e não como indicação de que o sistema deva trabalhar permanentemente nessa pressão.

Pressão insuficiente pode reduzir vazão, alcance e comportamento do jato.

Por outro lado, operar acima dos limites especificados pode comprometer componentes, vedações, conexões e a segurança do conjunto.

A pressão efetiva de operação deve ser compatível com o equipamento e com o sistema hidráulico instalado.

Alcance de até 50 metros: por que é um valor de referência?

O alcance informado para este modelo é de até 50 metros.

Esse valor não deve ser interpretado como distância garantida em qualquer caminhão ou condição de operação.

O alcance do jato pode variar conforme:

• pressão
• vazão disponível
• capacidade da bomba
• perdas de carga
• regulagem do esguicho
• altura do canhão
• inclinação
• vento
• configuração da tubulação.

A regulagem também influencia o comportamento da água.

Um jato mais concentrado apresenta comportamento diferente de uma aplicação em neblina.

Por isso, os 50 metros devem ser considerados alcance de referência do equipamento e não uma promessa fixa para qualquer instalação.

Esguicho Fog-Hog regulável

O conjunto informado utiliza esguicho Fog-Hog regulável.

A regulagem permite alterar o padrão de aplicação da água entre configurações como jato concentrado e neblina, de acordo com as condições do equipamento e da operação.

O comportamento final continuará dependendo principalmente de:

• pressão
• vazão
• alimentação hidráulica
• regulagem do esguicho
• condições externas.

Entrada flangeada de 2 1/2"

A entrada deste modelo utiliza:

• flange 2 1/2".

Antes da instalação, devem ser conferidos:

• medida e compatibilidade da flange
• furação
• alinhamento
• vedação
• base de instalação
• resistência do suporte
• tubulação existente.

Uma flange com medida nominal semelhante não deve ser considerada automaticamente compatível sem conferência dimensional da instalação.

Saída 2 1/2" com rosca 7,5 FPP

A saída informada para o modelo é:

2 1/2" — 7,5 FPP — padrão NSFHT, conforme especificação informada para o equipamento.

Esse ponto merece atenção.

Não é suficiente adquirir um esguicho, adaptador ou componente somente porque também possui indicação nominal de 2 1/2".

Antes de comprar um componente, confirme:

• diâmetro nominal
• tipo de rosca
• número de fios por polegada
• padrão da conexão
• condições da vedação
• possíveis danos na peça existente.

Medida nominal igual não significa necessariamente conexão compatível.

Principais aplicações do canhão para caminhão-pipa

Lavagem de ruas, vias e pátios

O equipamento pode ser utilizado para lançamento de água em:

• ruas
• vias internas
• estacionamentos operacionais
• pátios
• áreas externas
• áreas de circulação.

A elevada vazão permite atender áreas amplas quando o caminhão possui capacidade hidráulica compatível.

Controle de poeira

Em obras, terraplenagens, pátios, estradas internas e locais com solo exposto, o canhão pode auxiliar na aplicação de água destinada ao controle de poeira.

O resultado também depende de fatores como:

• volume de água
• frequência de aplicação
• tipo de solo
• vento
• circulação de veículos
• regulagem utilizada.

Umectação de solo

O equipamento também pode ser utilizado em operações de umectação de solo em:

• obras
• terrenos
• áreas rurais
• estradas internas
• pátios
• locais com circulação de máquinas.

Limpeza pesada

A vazão elevada pode ser utilizada em operações de limpeza de:

• pátios industriais
• docas
• áreas externas
• pisos amplos
• vias internas
• áreas de carga e descarga.

O jato não deve ser direcionado contra pessoas, instalações elétricas energizadas, vidros, estruturas frágeis ou equipamentos sensíveis.

Áreas industriais, logísticas e de infraestrutura

Entre outras aplicações possíveis estão:

• indústrias
• centros de distribuição
• pátios de manobra
• áreas logísticas
• fazendas
• terraplenagem
• mineração
• obras de infraestrutura.

A aplicação deve considerar condições do terreno, circulação de veículos e pessoas, estabilidade do caminhão, segurança do operador e distância de aplicação desejada.

Instalação: a base precisa suportar os esforços da operação

Um canhão de alta vazão gera esforços sobre sua estrutura de fixação durante a passagem e direcionamento da água.

Por isso, a instalação deve utilizar base:

• firme
• alinhada
• corretamente fixada
• compatível com a flange
• estruturalmente adequada à operação.

Não é recomendado utilizar:

• suporte improvisado
• base enfraquecida
• flange desalinhada
• solda inadequada
• estrutura sem avaliação de resistência.

Uma instalação inadequada pode contribuir para:

• vibração
• vazamentos
• desalinhamento
• instabilidade
• perda de desempenho
• risco operacional.

Atenção especial em caminhões adaptados

Em caminhões modificados ao longo do tempo, bomba, tubulação, flanges, bases e suportes podem apresentar configurações diferentes do projeto original.

Antes de instalar o canhão, verifique:

• condição da base
• bomba
• diâmetro da tubulação
• flange
• conexões existentes
• espaço disponível
• posição do operador.

Não se deve presumir que um ponto de instalação existente possui capacidade para receber um equipamento de alta vazão.

Como escolher o canhão correto para o caminhão-pipa

1. Defina a aplicação

Informe se o equipamento será utilizado principalmente para:

• lavagem
• controle de poeira
• umectação
• limpeza industrial
• obras
• áreas rurais
• pátios
• apoio operacional.

2. Confira a bomba

Verifique:

• modelo
• potência
• vazão
• pressão
• foto da plaqueta, quando disponível.

3. Analise a tubulação

Confira:

• diâmetro
• reduções
• curvas
• válvulas
• comprimento
• possíveis restrições.

Uma bomba adequada também pode perder desempenho quando a tubulação provoca perdas excessivas.

4. Verifique a base

A base precisa ser resistente, alinhada e compatível com o equipamento.

5. Confirme flange e rosca

Entrada: flange 2 1/2"Saída: rosca 2 1/2" — 7,5 FPP — padrão NSFHT.

6. Informe o alcance desejado

Se a operação precisa atingir determinada distância, informe essa necessidade antes da compra.

O alcance de até 50 metros permanece condicionado às características reais do sistema.

Checklist antes de solicitar orçamento

Para uma análise comercial mais completa, envie à Brasil Segurança:

• quantidade necessária
• aplicação desejada
• fotos do caminhão
• foto do ponto de instalação
• foto da base
• dados ou foto da bomba
• pressão disponível
• vazão conhecida
• diâmetro da tubulação
• conexão existente
• medida da flange
• peças ou adaptadores já instalados
• distância aproximada desejada
• cidade e estado de entrega.

Quanto mais informações estiverem disponíveis antes da compra, menor o risco de incompatibilidades e adaptações posteriores.

Catálogo de peças do canhão 2 1/2"

A vista explodida do equipamento pode auxiliar na identificação de componentes para manutenção ou solicitação de peças.

Componentes identificados

Esguicho do canhão — 01 conjunto

Anel de vedação quadrado 6191 — 01 unidade

Curva menor — 01 unidade

Cabo 420 mm — 01 unidade

Manopla — 02 unidades

Parafuso sextavado M8 x 1,25 x 25 mm — 24 unidades

Anel O-ring 2236 — 04 unidades

Mancal do canhão — 02 conjuntos

Curva maior — 01 unidade

Knob posicionador — 02 conjuntos

Cabo 140 mm — 01 unidade

Base do canhão — 01 unidade

Anel O-ring 2344 — 01 unidade

Antes de solicitar uma peça, confirme o modelo do canhão, medida, rosca, vedação e compatibilidade do componente.

Segurança e cuidados de operação

Antes do uso

• verifique a base
• confira a flange
• inspecione as vedações
• confirme o acoplamento do esguicho
• inspecione a rosca
• confira as condições da bomba
• mantenha pessoas afastadas da direção do jato
• evite proximidade com instalações elétricas energizadas.

Durante a operação

• libere a água gradualmente
• direcione o jato de maneira controlada
• ajuste o esguicho progressivamente
• observe vibrações
• verifique possíveis vazamentos
• acompanhe a estabilidade da base
• interrompa o uso diante de comportamento anormal.

Alta vazão exige controle e uma instalação adequada.

Depois da operação

• feche o fluxo gradualmente
• alivie a pressão residual
• confira flange e rosca
• inspecione as vedações
• examine o esguicho
• verifique base e mancal
• remova resíduos
• registre vazamentos, danos ou folgas identificados.

Erros comuns ao comprar um canhão para caminhão-pipa

Comprar sem verificar a bomba

O equipamento pode estar correto, enquanto a bomba instalada não possui capacidade para alimentá-lo adequadamente.

Considerar apenas o diâmetro da conexão

O fato de duas conexões serem chamadas de 2 1/2" não garante que possuam a mesma rosca ou padrão.

Tratar 50 metros como alcance garantido

O alcance depende de vazão, pressão, bomba, tubulação, regulagem e condições externas.

Ignorar a perda de carga

Curvas, reduções, válvulas e tubulações podem reduzir significativamente a energia disponível no ponto do canhão.

Instalar em base inadequada

Alta vazão exige uma estrutura de fixação compatível.

Comprar sem enviar informações do caminhão

Fotos, medidas e informações técnicas podem identificar incompatibilidades antes da aquisição.

O que a Brasil Segurança pode ajudar a verificar

Com as informações fornecidas pelo cliente, a Brasil Segurança pode auxiliar comercialmente na análise de:

• aplicação pretendida
• especificações do equipamento
• dados disponíveis da bomba
• vazão e pressão informadas
• entrada flangeada
• padrão de rosca
• fotos da instalação
• necessidade de componentes adicionais.

Esse apoio comercial não substitui cálculo hidráulico, projeto, instalação ou responsabilidade técnica profissional quando exigidos pela aplicação.

O que exige avaliação técnica específica

Conforme a aplicação e as condições da instalação, podem exigir análise de profissional capacitado ou responsável técnico:

• dimensionamento hidráulico
• cálculo de vazão e pressão
• cálculo de perda de carga
• resistência estrutural da base
• adaptações no caminhão
• instalação
• aplicações de risco
• uso emergencial
• utilização em sistemas de combate a incêndio
• utilização com fluidos diferentes de água.

O fluido indicado neste conteúdo para o modelo apresentado é água.

Espuma, LGE, produtos químicos ou outros fluidos somente devem ser utilizados mediante confirmação específica de compatibilidade.

Brasil Segurança — informação técnica antes da compra

A Brasil Segurança recomenda que a escolha de um canhão para caminhão-pipa não seja baseada apenas em preço, aparência, vazão nominal ou alcance divulgado.

A análise correta deve considerar conjuntamente:

• aplicação + bomba + vazão + pressão + tubulação + flange + rosca + base + instalação.

O objetivo é ajudar o comprador a identificar possíveis incompatibilidades antes da aquisição, reduzindo improvisações, retrabalho e custos com adaptações posteriores.

A empresa atende desde necessidades pontuais até fornecimentos em maior quantidade.

Para compras em volume, consulte condições comerciais para indústrias, empresas, construtoras, centros logísticos, prestadores de serviços e demais organizações.

Perguntas frequentes sobre canhão para caminhão-pipa

Qual é a vazão deste modelo?

A vazão nominal informada é de 1.438 L/min, aproximadamente 380 GPM americanos.

Qual é a pressão máxima de trabalho?

A pressão máxima informada é de 12 kgf/cm².

O alcance é sempre de 50 metros?

Não. O alcance informado é de até 50 metros como referência e pode variar de acordo com bomba, pressão, vazão, tubulação, regulagem e condições de operação.

Posso instalar em qualquer caminhão-pipa?

Não se deve presumir compatibilidade. É necessário verificar bomba, tubulação, flange, base, pressão, vazão e condições estruturais da instalação.

Qual é a entrada do canhão?

A entrada informada é por flange 2 1/2".

Qual é a saída?

A saída informada é rosca 2 1/2" — 7,5 FPP — padrão NSFHT.

Serve para lavagem de ruas?

Sim, desde que o caminhão possua alimentação hidráulica e instalação compatíveis com o equipamento.

Pode ser usado para controle de poeira?

Pode auxiliar em aplicações de controle de poeira e umectação de solo, considerando as condições do local e da operação.

Posso usar espuma, LGE ou produto químico?

O fluido indicado neste conteúdo é água. O uso de espuma, LGE, produtos químicos ou outro fluido exige validação específica de compatibilidade.

A Brasil Segurança realiza a instalação?

A Brasil Segurança realiza orientação comercial e fornecimento do equipamento. Instalações, adaptações estruturais e validações técnicas devem ser realizadas por profissional capacitado ou responsável técnico quando necessário.

Referências técnicas e validação

As características específicas deste modelo devem ser confirmadas por meio da ficha técnica, catálogo, desenho, manual ou documentação correspondente ao equipamento fornecido.

Quando a instalação estiver sujeita a requisitos técnicos, de segurança ou combate a incêndio, devem ser consultados, conforme aplicável:

ABNT — Associação Brasileira de Normas Técnicas

Normas técnicas aplicáveis ao projeto ou sistema em que o equipamento será instalado.

Corpo de Bombeiros competente

Exigências locais relacionadas a sistemas e instalações de segurança contra incêndio, quando o equipamento fizer parte desse tipo de aplicação.

Inmetro

Regulamentos ou requisitos de avaliação da conformidade aplicáveis aos produtos e componentes que efetivamente estiverem sujeitos a regulamentação.

Responsável técnico

Avaliação de dimensionamento hidráulico, adaptação estrutural, instalação e demais condições que exijam responsabilidade profissional.

Documentação do fabricante

Fonte principal para confirmar características, limites de operação, componentes e compatibilidade específica do modelo.

A consulta a fontes técnicas e oficiais não substitui a avaliação das condições reais do caminhão e de sua instalação.

Solicite orçamento do Canhão para Caminhão-Pipa 1.438 L/min

Para receber uma cotação mais precisa, envie para a Brasil Segurança:

✓ quantidade desejada

✓ aplicação do equipamento

✓ fotos do caminhão

✓ dados ou foto da bomba

✓ pressão disponível

✓ vazão, quando conhecida

✓ foto da base e da conexão

✓ medida da flange

✓ alcance aproximado desejado

✓ cidade e estado de entrega

A Brasil Segurança atende pequenas e grandes quantidades, com condições comerciais conforme volume, disponibilidade e características do fornecimento.

Antes da compra, confirme:

• bomba + tubulação + vazão + pressão + base + flange + rosca + aplicação.

A escolha correta do canhão começa pela compatibilidade com o sistema que irá alimentá-lo.

Solicitar orçamento
