Pressão de operação
Corresponde à condição de pressão sob a qual o esguicho trabalha durante a passagem da água.
Deve ser compatível com os limites estabelecidos pelo fabricante e com as condições hidráulicas previstas no projeto.
Esguicho Jato Sólido para Mangueira de Incêndio: Funcionamento, Vazão e Aplicações

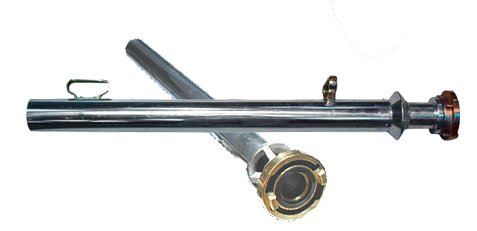

O esguicho jato sólido é um equipamento hidráulico utilizado na extremidade da mangueira de incêndio para formar e direcionar um jato compacto de água.
Seu funcionamento depende da pressão disponível no sistema, da vazão, do diâmetro do bocal de saída, das perdas hidráulicas e da configuração do esguicho.
Conheça os critérios técnicos que ajudam a compreender seu desempenho, identificar conexões compatíveis e selecionar o equipamento conforme o projeto de incêndio aprovado.
O que é um esguicho jato sólido e qual é sua função?
O esguicho jato sólido é um dispositivo utilizado em sistemas de combate a incêndio com água para produzir um fluxo concentrado, também denominado jato compacto.
Sua função é conduzir e direcionar a água fornecida pela mangueira, de acordo com a geometria do bocal e as condições hidráulicas disponíveis.
O esguicho não produz pressão por conta própria. O desempenho depende do conjunto formado pela alimentação hidráulica, mangueira, conexões e bocal de saída.
EQUIPAMENTOS NOVOS E PREÇOS ESPECIAIS
PARA CONDOMÍNIOS, INDÚSTRIAS E COMÉRCIOS
Como é formado o jato sólido de água em um esguicho de incêndio?
A formação do jato sólido ocorre quando a água passa pelo corpo do esguicho e é direcionada através de uma abertura de saída, denominada bocal ou requinte.
A geometria interna do equipamento influencia o comportamento do escoamento e a maneira como a água deixa o bocal.
O resultado esperado em um modelo convencional é a formação de um jato concentrado, com seção relativamente definida, destinado à aplicação direcionada de água.
O que caracteriza um jato compacto?
O jato compacto de água apresenta uma saída concentrada, diferente da distribuição em gotas e do formato aberto encontrados em determinados padrões de neblina.
Mesmo em um jato inicialmente compacto, podem ocorrer dispersão e fragmentação da água ao longo de sua trajetória. A intensidade desses efeitos depende das condições de lançamento.
Todo esguicho que produz jato sólido possui a mesma construção?
Não. A expressão jato sólido descreve uma forma de lançamento da água, enquanto a construção do equipamento pode variar.
Uma agulheta convencional pode produzir jato sólido. Alguns esguichos reguláveis também apresentam posição de jato compacto.
Portanto, a identificação correta deve considerar não apenas o nome comercial, mas também o mecanismo, o bocal, a conexão e a ficha técnica do produto.
Pressão e vazão do esguicho jato sólido: o que determina o desempenho?
O funcionamento hidráulico de um esguicho depende principalmente da pressão disponível na entrada, das características do bocal e da vazão que efetivamente atravessa o equipamento.
Vazão de água
Representa o volume de água que atravessa o equipamento por unidade de tempo.
Pode ser expressa em litros por minuto (L/min) ou em outras unidades previstas na documentação técnica.
Diâmetro de saída
O tamanho do requinte influencia a área disponível para a passagem da água.
Sua seleção deve considerar a pressão, a vazão necessária e o dimensionamento do sistema.
Perdas hidráulicas
O percurso da água pela rede, válvulas, mangueiras, conexões e esguicho envolve perdas de carga.
Essas perdas afetam a pressão efetivamente disponível para o lançamento.
O esguicho jato sólido aumenta a pressão da mangueira?
Não. O esguicho não é um equipamento de pressurização.
A redução da área de passagem pode modificar a velocidade de saída da água, mas isso não significa que o esguicho tenha capacidade de gerar energia hidráulica adicional.
A pressão de alimentação é fornecida pelo sistema hidráulico e deve ser suficiente para atender às condições de operação previstas.
ATENÇÃO À PRESSÃO DE TRABALHO
Não atribua pressão de trabalho, vazão nominal ou capacidade hidráulica a um esguicho sem consultar sua ficha técnica.
Equipamentos com aparência semelhante podem apresentar limites de operação diferentes.
Qual é o alcance do esguicho de jato sólido?
O alcance do jato sólido depende de diversos fatores, incluindo pressão disponível, vazão, velocidade de saída, diâmetro do requinte e geometria do equipamento.
Também podem influenciar a trajetória da água o ângulo de lançamento, as condições ambientais e a fragmentação progressiva do jato.
Um jato mais concentrado sempre alcança maior distância?
Não necessariamente. A concentração inicial do fluxo é uma característica importante, mas o alcance útil depende das condições hidráulicas reais.
Dois esguichos com bocais diferentes podem apresentar comportamentos distintos sob a mesma pressão.
Por que não existe um alcance único para todos os modelos?
Porque não existe uma única combinação de pressão, vazão, requinte e geometria construtiva para todos os esguichos.
Para comparar modelos, utilize informações técnicas do fabricante obtidas sob condições de ensaio conhecidas.
Alcance nominal não substitui dimensionamento hidráulico
A seleção de um esguicho não deve considerar apenas a distância de lançamento.
A vazão exigida, a pressão disponível e as condições de aplicação previstas no sistema também precisam ser atendidas.
Requinte do esguicho jato sólido: função e diâmetro de saída
O requinte do esguicho corresponde à abertura pela qual a água é lançada.
Essa dimensão participa da definição das características hidráulicas do equipamento e não deve ser confundida com o diâmetro da conexão da mangueira.
Qual é a diferença entre requinte de 13 mm e engate de 1 1/2"?
Um esguicho pode apresentar, por exemplo, requinte de 13 mm e conexão Storz 1 1/2".
Nesse exemplo, os 13 mm identificam a abertura de saída da água, enquanto 1 1/2" identifica o tamanho nominal da união utilizada para acoplamento.
Essas medidas representam características diferentes e não são intercambiáveis.
Um requinte maior sempre fornece uma vazão maior?
Mantidas condições hidráulicas equivalentes e consideradas geometrias comparáveis, uma abertura maior pode permitir maior vazão.
Entretanto, o resultado real depende da pressão disponível, das perdas de carga e das características construtivas.
NÃO MODIFIQUE O DIÂMETRO ORIGINAL
DO REQUINTE
Não aumente, reduza, perfure ou altere a abertura de saída de um esguicho para tentar modificar sua vazão.
Alterações improvisadas podem comprometer o desempenho e a segurança do equipamento.
Conexões Storz para esguicho jato sólido: 1 1/2" e 2 1/2"
O acoplamento de um esguicho à mangueira depende da compatibilidade entre as respectivas uniões.
As conexões de engate rápido do tipo Storz são utilizadas em diferentes componentes de sistemas de combate a incêndio.
Como identificar o tamanho da conexão Storz?
Entre as referências dimensionais utilizadas para identificação das uniões estão:
| Conexão nominal | Referência externa | Observação |
|---|---|---|
| Storz 1 1/2" | Aproximadamente 91 mm | Verificar dimensões e padrão da união. |
| Storz 2 1/2" | Aproximadamente 121 mm | Verificar dimensões e padrão da união. |
As referências de 91 mm e 121 mm não substituem a verificação do método de medição, das tolerâncias e da documentação técnica da conexão.
A conexão Storz determina a vazão do esguicho?
Não isoladamente. O tamanho nominal da união identifica uma característica de acoplamento.
A vazão efetiva depende das condições hidráulicas e do conjunto de componentes, incluindo o bocal do esguicho.
VERIFIQUE A COMPATIBILIDADE
ANTES DE ADQUIRIR
A identificação da conexão não comprova, por si só, que o esguicho seja adequado à pressão e à vazão exigidas pelo sistema.
Configurações de esguichos capazes de produzir jato sólido
A expressão jato sólido pode aparecer na descrição de equipamentos com construções e recursos operacionais diferentes.
Esguicho de jato sólido fixo
Possui construção destinada à formação de um padrão de jato compacto.
No modelo convencional, não há seletor para alterar a conformação do jato para neblina.
Esguicho com bocal de saída definido
Utiliza uma abertura dimensionada conforme a construção e a finalidade do equipamento.
O diâmetro deve ser confirmado na ficha técnica do produto.
Esguicho de jato sólido com conexão específica
Pode apresentar uniões de diferentes tamanhos e configurações.
A conexão precisa ser compatível com a mangueira utilizada.
Esguicho regulável em posição compacta
Determinados esguichos reguláveis permitem selecionar uma posição de jato compacto.
Isso não os transforma em agulhetas convencionais: são equipamentos com mecanismos próprios.
Diferença entre a função hidráulica e o nome comercial
Jato sólido identifica a conformação do lançamento da água.
Agulheta é uma denominação utilizada para determinados esguichos convencionais, geralmente de jato compacto.
Para conhecer especificamente essa construção, consulte a página sobre esguicho agulheta para mangueira de incêndio .
Especificações técnicas importantes do esguicho jato sólido
Antes de selecionar um esguicho, é necessário identificar as características que influenciam seu desempenho e a compatibilidade com a instalação.
| Característica | Critério de verificação |
|---|---|
| Tipo de jato | Compacto ou sólido, conforme o modelo. |
| Material do corpo | Conferir a especificação do fabricante. |
| Tipo de conexão | Identificar a união e sua compatibilidade. |
| Diâmetro do requinte | Confirmar a abertura de saída do modelo. |
| Pressão de trabalho | Conforme os limites declarados pelo fabricante. |
| Pressão de ensaio | Conforme requisitos aplicáveis ao produto. |
| Vazão de operação | Conforme pressão, bocal e características hidráulicas. |
| Alcance do jato | Conforme desempenho documentado em condições específicas. |
| Mecanismo de fechamento | Confirmar se o modelo possui controle incorporado. |
| Dimensões e peso | Conforme ficha técnica do equipamento fornecido. |
| Compatibilidade | Verificar mangueira, engate, sistema hidráulico e projeto aprovado. |
Por que a ficha técnica é indispensável?
A aparência externa não permite determinar com segurança a pressão admissível, a vazão de operação ou os materiais utilizados.
A identificação por fabricante e modelo permite verificar os dados efetivos do equipamento e compará-los com a especificação exigida para a instalação.
Como escolher o esguicho jato sólido adequado para o sistema de hidrantes?
A escolha deve partir das características do sistema, e não apenas da aparência ou do preço do produto.
Para identificar a configuração adequada, verifique os seguintes itens.
- Projeto de incêndio: identificar o esguicho previsto na documentação aprovada.
- Tipo de jato: confirmar se a instalação exige jato compacto e qual configuração é admitida.
- Conexão: verificar tipo e tamanho nominal da união.
- Requinte: confirmar o diâmetro de saída necessário.
- Pressão de trabalho: verificar os limites do equipamento.
- Vazão: comparar os dados técnicos com as condições exigidas para o sistema.
- Mangueira: confirmar diâmetro, união e compatibilidade hidráulica.
- Material e construção: verificar o produto efetivamente especificado.
- Documentação: consultar fabricante, modelo e dados técnicos.
- Requisitos aplicáveis: observar normas técnicas, regulamentação local e eventuais exigências da autoridade competente.
O esguicho precisa ser compatível com o tipo de mangueira?
Sim. A mangueira e o esguicho integram o mesmo conjunto hidráulico, sendo necessário verificar suas características técnicas.
As mangueiras de incêndio podem apresentar diferentes tipos construtivos, diâmetros e comprimentos, incluindo 15, 20, 25 e 30 metros, conforme o modelo e a aplicação.
Nos modelos abrangidos pela ABNT NBR 11861, a identificação por tipos de 1 a 5 representa características construtivas e aplicações distintas.
A escolha do esguicho não deve se basear somente no tipo da mangueira. É necessário verificar a compatibilidade do conjunto com o projeto aprovado.
NÃO SELECIONE O ESGUICHO
APENAS PELO DIÂMETRO DA MANGUEIRA
A conexão compatível é uma condição importante, mas não substitui a avaliação de pressão, vazão e demais requisitos do sistema hidráulico.
Aplicações do esguicho jato sólido em sistemas de combate a incêndio
O esguicho de jato sólido pode ser utilizado em instalações hidráulicas de combate a incêndio, desde que suas características atendam à configuração prevista para o sistema.
Sistemas prediais de hidrantes
Pode integrar instalações cuja especificação admita esguichos destinados ao lançamento compacto de água.
Condomínios residenciais
Pode estar presente em determinados sistemas existentes, conforme o projeto aprovado e as exigências aplicáveis.
Edificações comerciais
A utilização depende da configuração hidráulica, da ocupação e das medidas de proteção previstas.
Instalações industriais
A seleção considera condições de operação, características do risco e requisitos técnicos do sistema.
O esguicho jato sólido pode ser utilizado em qualquer incêndio?
Não. A utilização de água depende da natureza do incêndio, dos materiais envolvidos e das condições operacionais.
O jato de água não deve ser considerado um recurso universal para todas as classes e situações de incêndio.
A aplicação em equipamentos elétricos energizados, líquidos inflamáveis, materiais reativos à água ou outros riscos especiais exige procedimentos e recursos específicos.
Segurança, inspeção visual e conservação do esguicho jato sólido
A conservação do equipamento contribui para manter as condições de utilização previstas pelo fabricante.
Durante verificações visuais, devem ser observados sinais de desgaste, deformação, corrosão, obstrução ou danos nas conexões.
Cuidados importantes com o equipamento
- Observar a integridade do corpo e do bocal.
- Verificar sinais aparentes de corrosão e deformação.
- Conferir as condições de vedação da conexão.
- Observar possíveis obstruções na abertura de saída.
- Evitar impactos que possam danificar o requinte.
- Não improvisar adaptações ou modificar o corpo do equipamento.
- Manter o esguicho acondicionado no local previsto para o sistema.
- Seguir as orientações de inspeção e conservação aplicáveis à instalação.
Qual é o cuidado com a reação produzida pelo jato de água?
A passagem e o lançamento de água podem produzir forças de reação que precisam ser consideradas durante a operação.
O comportamento dessas forças depende das condições hidráulicas e da configuração do equipamento.
ATENÇÃO: EQUIPAMENTO DE COMBATE
A INCÊNDIO EXIGE OPERAÇÃO SEGURA
A utilização deve observar os procedimentos de segurança do local e ser realizada por pessoas devidamente treinadas e autorizadas.
Não direcione jatos pressurizados contra pessoas e não opere equipamentos danificados ou de compatibilidade desconhecida.
Normas técnicas relacionadas ao esguicho jato sólido e ao sistema de hidrantes
A escolha de componentes utilizados em combate a incêndio deve considerar normas técnicas, especificações de projeto e a regulamentação aplicável à instalação.
| Referência | Aplicação relacionada |
|---|---|
| ABNT NBR 13714 | Sistemas de hidrantes e mangotinhos. |
| ABNT NBR 14349 | Uniões para mangueiras de incêndio. |
| ABNT NBR 11861 | Mangueiras de incêndio. |
| ABNT NBR 12779 | Inspeção, manutenção e cuidados relacionados às mangueiras de incêndio. |
| ABNT NBR 14870-1 | Requisitos para esguichos básicos de jato regulável, quando aplicáveis à categoria do produto. |
Atenção ao enquadramento normativo
A referência à ABNT NBR 14870-1 não significa que todo esguicho convencional de jato sólido esteja abrangido por essa parte da norma.
O enquadramento técnico deve ser confirmado conforme o tipo de esguicho, a documentação do fabricante e a edição normativa aplicável.
Também não se deve declarar certificação ou homologação de determinado equipamento sem documentação que comprove essa condição.
Para consulta de informações oficiais e regulamentações:
- Associação Brasileira de Normas Técnicas - ABNT
- Corpo de Bombeiros do Estado de São Paulo
- Instituto Nacional de Metrologia - Inmetro
Consulte sempre a edição vigente das normas e os requisitos locais aplicáveis. A simples citação de uma norma não comprova conformidade de um produto específico.
Esguichos, mangueiras e acessórios relacionados ao jato sólido
O funcionamento de um esguicho está associado a outros componentes hidráulicos utilizados nos sistemas de hidrantes.
Consulte informações específicas sobre os produtos e os acessórios relacionados.
- Esguicho agulheta de jato compacto
- Esguicho de combate a incêndio
- Esguicho para mangueira de incêndio
- Esguicho regulável para mangueira
- Esguicho regulável 1 1/2" 40 mm
- Armário para mangueira de incêndio
- Cuidados com mangueiras de incêndio
Como os componentes trabalham em conjunto?
O sistema de hidrantes pode compreender mangueira, válvula globo angular, adaptador Storz, tampão, chave de conexão, esguicho e abrigo, conforme a configuração prevista.
Cada componente possui uma função própria, sendo importante verificar as dimensões, a compatibilidade e as exigências do projeto.
Brasil Segurança: fornecimento de esguichos jato sólido e acessórios para hidrantes
A Brasil Segurança atua no fornecimento de equipamentos novos de combate a incêndio, incluindo esguichos, mangueiras, conexões Storz, válvulas e acessórios para sistemas hidráulicos.
A identificação do produto deve considerar a relação de materiais, o modelo especificado e as condições estabelecidas no projeto aprovado.
PREÇOS ESPECIAIS PARA CONDOMÍNIOS,
INDÚSTRIAS E COMÉRCIOS
Informações importantes para identificar o equipamento
Para conferir o modelo solicitado, são relevantes informações sobre a conexão, o diâmetro do requinte, o material, a pressão e a aplicação prevista.
O fornecimento está sujeito à disponibilidade dos modelos e às condições comerciais, com prazos programados de entrega e opções de pagamento conforme negociação.
A Brasil Segurança atua no fornecimento de equipamentos. Instalações, projetos e alterações de sistemas devem ser executados por profissionais ou empresas habilitados para essas atividades.
Perguntas frequentes sobre esguicho jato sólido
Para que serve o esguicho jato sólido?
Serve para formar e direcionar um jato compacto de água em sistemas de combate a incêndio compatíveis com esse equipamento.
O esguicho jato sólido aumenta a pressão da água?
Não. Ele não funciona como bomba hidráulica. A geometria do bocal modifica as condições do escoamento, mas não gera pressão adicional para o sistema.
Qual é a vazão de um esguicho jato sólido?
A vazão depende da pressão disponível, das dimensões do bocal e das características do equipamento. O valor deve ser verificado na documentação técnica.
Qual é o alcance do jato compacto?
Depende das condições hidráulicas, da geometria do esguicho e do ambiente. Não existe um alcance único válido para todos os modelos.
O que significa requinte do esguicho?
É a abertura de saída por onde a água é lançada. Seu diâmetro influencia o comportamento hidráulico e deve ser identificado separadamente da conexão.
Qual é a diferença entre jato sólido e neblina?
O jato sólido apresenta lançamento concentrado. O padrão de neblina distribui a água de forma mais dispersa, conforme a construção e a regulagem do equipamento.
Esguicho jato sólido e esguicho agulheta são a mesma coisa?
Agulheta é uma denominação utilizada para determinados esguichos convencionais que produzem jato sólido. Entretanto, a expressão jato sólido também descreve uma conformação de lançamento disponível em outros modelos.
O esguicho de jato sólido pode possuir engate Storz?
Sim. Existem configurações com conexão de engate rápido Storz. O tamanho e as dimensões devem ser confirmados no modelo fornecido.
O esguicho jato sólido pode ser utilizado com mangueiras dos tipos 1 a 5?
A compatibilidade não é definida somente pelo tipo da mangueira. É necessário verificar as condições hidráulicas, o diâmetro, a conexão e o projeto aprovado para o sistema.
Como escolher o modelo correto?
Consulte a especificação do projeto, a pressão e a vazão exigidas, o diâmetro do requinte, o tipo de conexão e a documentação técnica do fabricante.
A Brasil Segurança fornece esguichos novos?
Sim. A Brasil Segurança atua no fornecimento de equipamentos novos de combate a incêndio, incluindo esguichos e acessórios para hidrantes, conforme disponibilidade.
Transparência técnica e responsabilidade na escolha do esguicho
Este conteúdo possui finalidade informativa, técnica e comercial, apresentando princípios gerais de funcionamento do esguicho de jato sólido.
As características efetivas, incluindo pressão admissível, vazão, material, dimensões, conexão e desempenho, devem ser confirmadas no equipamento específico.
As informações não substituem o dimensionamento hidráulico, as orientações do fabricante ou o projeto de incêndio aprovado.
A escolha deve observar as exigências técnicas e regulamentares aplicáveis ao local da instalação.
Brasil Segurança
Fornecimento de esguichos,
mangueiras e acessórios
de combate a incêndio.
