Armário para Mangueira de Incêndio

Descrição do Armário para Mangueira de Incêndio

O Armário para Mangueira de Incêndio é destinado ao acondicionamento e à proteção de mangueiras, esguichos, chaves e outros acessórios utilizados nos sistemas de hidrantes.

Sua função é manter os componentes organizados e protegidos no ponto previsto para o sistema, respeitando as dimensões, a quantidade de equipamentos e as características estabelecidas no projeto de prevenção e combate a incêndio aprovado.

A Brasil Segurança dispõe de diferentes configurações de Armário para Mangueira de Incêndio de sobrepor e embutir, com diferentes larguras, alturas, profundidades, capacidades e número de portas.

Os modelos em aço carbono podem ser fabricados em aço SAE 1010/1020, incluindo configurações em chapa nº 20 ou aproximadamente 0,90 mm de espessura, conforme o modelo especificado.

Dependendo da configuração, podem receber tratamento anticorrosivo, pintura epóxi eletrostática na cor vermelha, suporte interno meia-lua ou basculante, visor, ventilação, fecho rápido, entrada para tubulação, pés e pingadeira.

Existem modelos destinados ao acondicionamento de mangueiras com conexões de 1 1/2" (40 mm) e 2 1/2" (65 mm), em comprimentos e quantidades diferentes, conforme a capacidade de cada armário.

Resposta direta: o Armário para Mangueira de Incêndio protege e organiza mangueiras e acessórios de sistemas de hidrantes. A escolha correta deve considerar dimensões, profundidade, quantidade de portas, número e comprimento das mangueiras, acessórios internos e as especificações do projeto aprovado.

Características técnicas do Armário para Mangueira de Incêndio

Os armários podem apresentar diferentes configurações construtivas. Antes da escolha do modelo, é importante conferir cada característica prevista para o produto e para a instalação.

• Material: aço carbono SAE 1010/1020, conforme o modelo.
• Espessura: modelos em chapa nº 20 ou aproximadamente 0,90 mm, conforme especificação.
• Instalação: modelos de sobrepor ou embutir.
• Portas: configurações com uma ou duas portas reforçadas.
• Puxadores: puxadores estampados ou configuração correspondente ao modelo.
• Fechamento: modelos com fecho rápido tipo esfera sob pressão.
• Suporte interno: cesto meia-lua, suporte basculante ou meia-lua basculante, conforme a configuração.
• Ventilação: aletas ou venezianas destinadas à ventilação interna.
• Visor: modelos com visor redondo de aproximadamente 170 mm em acrílico interno.
• Entrada para tubulação: área lateral preparada para passagem da tubulação, conforme o modelo e a instalação.
• Acabamento: tratamento anticorrosivo e pintura epóxi eletrostática na cor vermelha, conforme especificação do modelo.
• Acessórios opcionais: pés e pingadeiras em modelos compatíveis.

Como é fabricado o Armário para Mangueira de Incêndio?

Nos modelos fabricados em aço carbono, o processo utiliza chapa de aço SAE 1010/1020, preparada e conformada de acordo com as dimensões do armário.

As peças são cortadas, dobradas e montadas para formar a estrutura, portas e demais componentes do gabinete.

Conforme o processo e o modelo, a superfície pode receber preparação, tratamento anticorrosivo e acabamento com pintura epóxi eletrostática vermelha.

Portas, puxadores, fechos, ventilação, visor, suporte interno, entrada para tubulação, pés e pingadeira são configurados de acordo com o modelo especificado.

Armário para Mangueira de Incêndio de sobrepor ou embutir

Armário para Mangueira de Incêndio de sobrepor

O modelo de sobrepor é instalado externamente à superfície da parede, permanecendo aparente.

Essa configuração deve ser utilizada quando compatível com a posição da tubulação, o espaço disponível e a especificação prevista para a edificação.

Armário para Mangueira de Incêndio de embutir

O modelo de embutir é instalado em um vão previamente preparado na parede, permitindo que grande parte da estrutura fique acomodada no interior do fechamento.

A escolha entre sobrepor e embutir deve considerar dimensões, tubulação existente, espaço disponível e projeto aprovado do sistema de hidrantes.

Armário para Mangueira de Incêndio com suporte meia-lua ou basculante

O suporte interno auxilia na organização e no acondicionamento das mangueiras. Entre as configurações disponíveis estão o cesto meia-lua, suporte basculante e meia-lua basculante.

A escolha deve considerar a quantidade de mangueiras, seus respectivos diâmetros e comprimentos e os demais acessórios que permanecerão no interior do gabinete.

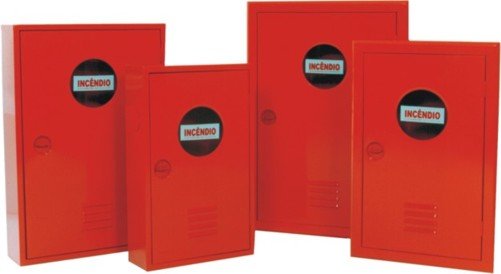

Modelos de Armário para Mangueira de Incêndio

A linha contempla diferentes dimensões e capacidades, desde modelos compactos para uma única mangueira até armários de maior capacidade para múltiplas mangueiras e acessórios.

1) Armário para Mangueira de Incêndio 75 x 45 x 17 cm

O modelo 75 x 45 x 17 cm possui dimensões compactas e está disponível para instalação de sobrepor ou embutir.

Pode ser utilizado em condomínios, indústrias, galpões, hospitais e estabelecimentos comerciais quando sua capacidade estiver de acordo com o projeto.

Especificações técnicas

• Dimensões: 75 x 45 x 17 cm (A x L x P).
• Instalação: sobrepor ou embutir.
• Porta: 1 porta reforçada com puxador estampado e fecho rápido tipo esfera sob pressão.
• Capacidade: 1 mangueira de incêndio de 1 1/2" ou 2 1/2", com 15 metros.
• Suporte interno: meia-lua basculante.
• Ventilação: aletas de ventilação.
• Visor: aproximadamente 170 mm em acrílico interno.
• Acessórios opcionais: pés e pingadeiras.
• Acabamento: tratamento anticorrosivo e pintura epóxi vermelha.

Resumo do modelo 75 x 45 x 17 cm: configuração compacta para uma mangueira de 15 metros, com opção de sobrepor ou embutir.

2) Armário para Mangueira de Incêndio 90 x 60 x 17 cm

O modelo 90 x 60 x 17 cm oferece maior largura mantendo profundidade compacta de 17 cm.

É uma configuração destinada a sistemas que necessitam de maior espaço horizontal sem grande aumento da projeção do gabinete em relação à parede.

Especificações técnicas

• Dimensões: 90 x 60 x 17 cm (A x L x P).
• Instalação: sobrepor ou embutir.
• Porta: 1 porta reforçada com puxador e fecho rápido.
• Capacidade: 1 mangueira de incêndio de 1 1/2" ou 2 1/2", com até 30 metros.
• Suporte: meia-lua basculante.
• Ventilação: aletas.
• Visor: aproximadamente 170 mm em acrílico.
• Acabamento: tratamento anticorrosivo e pintura epóxi.
• Opcionais: pés e pingadeiras.

Pode ser utilizado em condomínios residenciais e empresariais, galpões, armazéns, escolas, universidades, hospitais e estabelecimentos comerciais.

Resumo do modelo 90 x 60 x 17 cm: maior largura, profundidade compacta e capacidade para uma mangueira de até 30 metros.

3) Armário para Mangueira de Incêndio 90 x 60 x 30 cm

O modelo 90 x 60 x 30 cm possui profundidade ampliada de 30 cm, permitindo maior espaço interno para mangueiras e acessórios.

Especificações técnicas

• Dimensões: 90 x 60 x 30 cm (A x L x P).
• Instalação: sobrepor ou embutir.
• Porta: 1 porta com puxador e fecho rápido.
• Capacidade: 2 mangueiras de incêndio de 1 1/2" ou 2 1/2", com 30 metros cada.
• Suporte: meia-lua basculante.
• Ventilação: aletas.
• Visor: aproximadamente 170 mm em acrílico.
• Opcionais: pés e pingadeiras.
• Acabamento: pintura epóxi e tratamento anticorrosivo.

Entre as aplicações estão condomínios, galpões, armazéns, escolas, universidades, hospitais e estabelecimentos comerciais.

Resumo do modelo 90 x 60 x 30 cm: profundidade ampliada e capacidade para duas mangueiras de 30 metros cada.

4) Armário para Mangueira de Incêndio 90 x 80 x 17 cm

O modelo 90 x 80 x 17 cm combina largura ampliada com profundidade compacta.

É indicado quando o sistema necessita de maior espaço horizontal para mangueiras e acessórios sem utilizar um gabinete de 30 cm de profundidade.

Especificações técnicas

• Dimensões: 90 x 80 x 17 cm (A x L x P).
• Instalação: sobrepor ou embutir.
• Porta: 1 porta com puxador e fecho rápido.
• Capacidade: 2 mangueiras de incêndio de 1 1/2" ou 2 1/2", com 30 metros cada.
• Suporte: meia-lua basculante.
• Ventilação: aletas.
• Visor: aproximadamente 170 mm em acrílico.
• Opcionais: pés e pingadeiras.
• Acabamento: pintura epóxi e tratamento anticorrosivo.

Entre as aplicações estão condomínios, hospitais, escolas, universidades, indústrias, galpões e estabelecimentos comerciais de médio e grande porte.

Resumo do modelo 90 x 80 x 17 cm: largura ampliada, profundidade de 17 cm e capacidade para duas mangueiras de 30 metros.

5) Armário para Mangueira de Incêndio 90 x 80 x 30 cm

O modelo 90 x 80 x 30 cm apresenta largura e profundidade ampliadas, oferecendo maior capacidade interna para mangueiras e acessórios.

É produzido em aço carbono SAE 1010/1020, com aproximadamente 0,90 mm de espessura, tratamento anticorrosivo e pintura epóxi vermelha.

Especificações técnicas

• Dimensões: 90 x 80 x 30 cm (A x L x P).
• Instalação: sobrepor ou embutir.
• Porta: 1 porta reforçada com puxador estampado e fecho rápido tipo esfera sob pressão.
• Capacidade: 4 mangueiras de incêndio de 1 1/2" ou 2 1/2", com 30 metros cada.
• Suporte interno: meia-lua basculante.
• Ventilação: aletas para circulação de ar.
• Visor: redondo de aproximadamente 170 mm em acrílico interno.
• Acessórios opcionais: pés e pingadeiras.

Pode ser utilizado em indústrias de grande porte, galpões logísticos, centros comerciais, shopping centers, hospitais, universidades e condomínios empresariais, quando essa configuração estiver prevista no projeto.

Resumo do modelo 90 x 80 x 30 cm: maior largura e profundidade, com capacidade para quatro mangueiras de 30 metros.

6) Armário para Mangueira de Incêndio 90 x 120 x 17 cm

O modelo 90 x 120 x 17 cm possui largura ampliada, profundidade compacta e duas portas.

A configuração com duas portas facilita o acesso e a organização das mangueiras e acessórios.

É produzido em aço carbono SAE 1010/1020, com aproximadamente 0,90 mm de espessura, tratamento anticorrosivo e pintura epóxi vermelha.

Especificações técnicas

• Dimensões: 90 x 120 x 17 cm.
• Instalação: sobrepor ou embutir.
• Portas: 2 portas reforçadas com puxadores estampados e fecho rápido tipo esfera sob pressão.
• Capacidade: 4 mangueiras de incêndio de 1 1/2" ou 2 1/2", com 30 metros cada.
• Suporte interno: meia-lua basculante.
• Ventilação: aletas.
• Visores: redondos de aproximadamente 170 mm em acrílico interno.
• Acessórios opcionais: pés e pingadeiras.

Entre as aplicações estão condomínios residenciais e empresariais, hospitais, centros de saúde, galpões industriais, armazéns logísticos, universidades, escolas, centros de treinamento e estabelecimentos comerciais.

Resumo do modelo 90 x 120 x 17 cm: maior largura, duas portas e capacidade para quatro mangueiras de 30 metros.

7) Armário para Mangueira de Incêndio 90 x 120 x 30 cm

O modelo 90 x 120 x 30 cm apresenta a maior capacidade entre os modelos relacionados nesta página.

Possui largura e profundidade ampliadas, duas portas e configuração disponível para instalação de sobrepor ou embutir.

É produzido em aço carbono SAE 1010/1020, com aproximadamente 0,90 mm de espessura, tratamento anticorrosivo e pintura epóxi vermelha.

Especificações técnicas

• Dimensões: 90 x 120 x 30 cm (A x L x P).
• Instalação: sobrepor ou embutir.
• Portas: 2 portas reforçadas com puxadores estampados e fechos rápidos tipo esfera sob pressão.
• Capacidade: até 8 mangueiras de incêndio de 1 1/2" ou 2 1/2", com 30 metros cada.
• Suportes internos: meia-lua basculante.
• Ventilação: aletas.
• Visores: redondos de aproximadamente 170 mm em acrílico interno.
• Acessórios opcionais: pés e pingadeiras.

Essa configuração pode atender projetos de maior capacidade, incluindo shoppings, hipermercados, centros comerciais, indústrias de grande porte, aeroportos, portos, terminais logísticos, hospitais e grandes condomínios, quando prevista no projeto.

Resumo do modelo 90 x 120 x 30 cm: duas portas, profundidade de 30 cm e capacidade para até oito mangueiras de 30 metros.

Comparativo dos modelos de Armário para Mangueira de Incêndio

Armário para Mangueira de Incêndio para áreas externas

Quando instalado em local sujeito à exposição ao tempo, o gabinete deve possuir configuração adequada às condições do ambiente.

Alguns modelos podem ser fornecidos com pés e pingadeiras. A pingadeira auxilia a reduzir a entrada direta de água no interior do armário, enquanto os pés atendem configurações específicas de apoio e fixação.

O que pode ser acondicionado no Armário para Mangueira de Incêndio?

Dependendo da capacidade do modelo e das especificações do projeto, o armário pode acondicionar diferentes equipamentos e acessórios.

• Mangueiras de incêndio: em diâmetros de 1 1/2" ou 2 1/2", conforme o sistema.
• Esguichos: conforme o modelo e a medida previstos.
• Chaves Storz: utilizadas como auxílio no acoplamento e desacoplamento das conexões.
• Conexões e acessórios: conforme a composição prevista para o ponto de hidrante.

A quantidade e o tipo de componentes não devem ser definidos apenas pelo espaço disponível no gabinete. Devem ser consideradas a relação de materiais e as especificações do projeto aprovado.

Armário para mangueira 1 1/2" e 2 1/2"

Sistemas de hidrantes podem utilizar mangueiras e conexões de diferentes diâmetros, incluindo 1 1/2" (40 mm) e 2 1/2" (65 mm).

O gabinete precisa possuir espaço compatível com quantidade, diâmetro e comprimento das mangueiras, além dos demais acessórios que permanecerão em seu interior.

Por isso, o Armário para Mangueira de Incêndio não deve ser escolhido apenas pelas dimensões externas. O conjunto completo deve ser considerado.

Como escolher o Armário para Mangueira de Incêndio

Antes de definir o modelo, confira as principais características técnicas do sistema.

• Dimensões: altura, largura e profundidade.
• Tipo de instalação: sobrepor ou embutir.
• Número de portas: uma ou duas portas.
• Quantidade de mangueiras: número de lances que precisam ser acondicionados.
• Comprimento: 15 m, 30 m ou outra metragem prevista no projeto.
• Diâmetro: 1 1/2", 2 1/2" ou outra configuração prevista.
• Suporte interno: meia-lua, basculante ou configuração correspondente.
• Profundidade: modelos de 17 cm ou 30 cm, conforme necessidade.
• Acessórios: espaço para esguicho, chave Storz e demais componentes.
• Entrada da tubulação: posição compatível com a instalação hidráulica.
• Área externa: necessidade de pés e pingadeira.
• Projeto aprovado: utilize as características previstas para a edificação como referência principal.

Atenção: armários visualmente semelhantes podem possuir dimensões, profundidades, quantidade de portas, capacidade interna e suportes diferentes. Confirme sempre as especificações do modelo.

Referência técnica para Armário para Mangueira de Incêndio

Para abrigos destinados ao acondicionamento de mangueiras e acessórios, a referência técnica informada para esta linha é a ABNT NBR 16870 — Abrigos para mangueiras de incêndio e acessórios: requisitos e métodos de ensaio.

Além da referência normativa, devem ser consideradas as especificações do projeto aprovado e as exigências aplicáveis ao sistema da edificação.

Armário para Mangueira de Incêndio para condomínios, indústrias e comércios

A Brasil Segurança fornece diferentes configurações de Armário para Mangueira de Incêndio para condomínios, indústrias, empresas, comércios, prédios, galpões, hospitais, escolas e outras edificações.

Cada instalação pode utilizar uma combinação diferente de dimensões, profundidade, número de portas, quantidade de mangueiras e capacidade interna.

Por isso, a relação de materiais e o projeto aprovado devem ser utilizados como referência para identificação do modelo adequado.

Brasil Segurança — Armário para Mangueira de Incêndio

A Brasil Segurança trabalha com equipamentos novos para sistemas de prevenção e combate a incêndio e dispõe de diferentes configurações de armários, abrigos, mangueiras e acessórios para sistemas de hidrantes.

Para identificar corretamente o produto, devem ser conferidas informações como:

• dimensões do armário;
• tipo de instalação;
• quantidade de portas;
• profundidade;
• quantidade de mangueiras;
• comprimento das mangueiras;
• diâmetro das mangueiras;
• tipo de suporte interno;
• necessidade de pés ou pingadeira;
• demais características previstas no projeto.

Perguntas frequentes sobre Armário para Mangueira de Incêndio

Para que serve o Armário para Mangueira de Incêndio?

É utilizado para acondicionar e proteger mangueiras, esguichos, chaves e outros acessórios relacionados aos sistemas de hidrantes.

Quais medidas de Armário para Mangueira de Incêndio estão disponíveis?

Entre os modelos apresentados estão 75 x 45 x 17 cm, 90 x 60 x 17 cm, 90 x 60 x 30 cm, 90 x 80 x 17 cm, 90 x 80 x 30 cm, 90 x 120 x 17 cm e 90 x 120 x 30 cm.

Qual modelo comporta uma mangueira de 15 metros?

O modelo 75 x 45 x 17 cm possui capacidade informada para uma mangueira de 15 metros.

Qual modelo comporta uma mangueira de 30 metros?

O modelo 90 x 60 x 17 cm possui capacidade informada para uma mangueira de até 30 metros.

Quais modelos comportam duas mangueiras de 30 metros?

Os modelos 90 x 60 x 30 cm e 90 x 80 x 17 cm apresentam capacidade informada para duas mangueiras de 30 metros cada.

Quais modelos comportam quatro mangueiras de 30 metros?

Os modelos 90 x 80 x 30 cm e 90 x 120 x 17 cm apresentam capacidade informada para quatro mangueiras de 30 metros.

Qual modelo possui capacidade para até oito mangueiras?

O modelo 90 x 120 x 30 cm apresenta capacidade informada para até oito mangueiras de 30 metros.

Qual a diferença entre Armário para Mangueira de Incêndio de sobrepor e embutir?

O modelo de sobrepor permanece instalado externamente à parede, enquanto o modelo de embutir utiliza um vão preparado para acomodar grande parte da estrutura do gabinete.

O Armário para Mangueira de Incêndio pode ter duas portas?

Sim. Os modelos 90 x 120 x 17 cm e 90 x 120 x 30 cm possuem duas portas na configuração informada.

O armário pode utilizar cesto meia-lua ou suporte basculante?

Sim. Existem configurações com cesto meia-lua, suporte basculante ou meia-lua basculante, conforme o modelo.

O Armário para Mangueira de Incêndio pode receber pés e pingadeira?

Sim. Os modelos apresentados podem possuir pés e pingadeiras como acessórios opcionais, de acordo com a configuração necessária.

Qual a diferença entre os modelos com profundidade de 17 cm e 30 cm?

Os modelos com 30 cm de profundidade oferecem maior espaço interno, enquanto os modelos de 17 cm apresentam menor projeção em relação à parede.

A profundidade deve ser escolhida conforme quantidade de equipamentos, espaço disponível e projeto aprovado.

O armário pode ser utilizado com mangueiras de 1 1/2" e 2 1/2"?

Existem modelos com capacidade informada para mangueiras de 1 1/2" ou 2 1/2". Devem ser conferidos também o comprimento, a quantidade de lances e os acessórios que serão acondicionados.

Como escolher corretamente o Armário para Mangueira de Incêndio?

Verifique dimensões, profundidade, quantidade de portas, tipo de instalação, suporte interno, número de mangueiras, comprimento, diâmetro, acessórios e as especificações previstas no projeto aprovado.

Revisão técnica-comercial: Equipe Brasil Segurança — GM MENEZES COMERCIO DE EQUIPAMENTO DE SEGURANÇA ME, CNPJ 23.523.728/0001-01. Este conteúdo possui finalidade informativa e auxilia na identificação comercial de armários, abrigos, mangueiras e acessórios para sistemas de hidrantes. Para seleção, dimensionamento ou alteração do sistema, devem ser consideradas as características do projeto aprovado, as normas técnicas aplicáveis e as orientações do responsável técnico.
