Derivante para Mangueira de Incêndio: Modelos GM 20 e GM 305

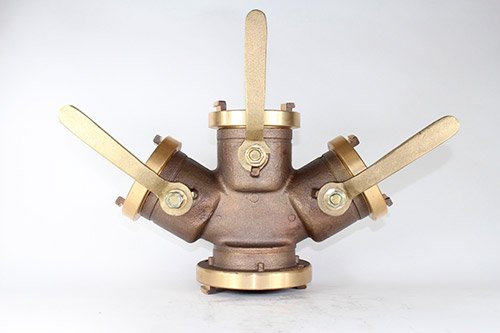

O derivante para mangueira de incêndio é utilizado para distribuir a alimentação de água de uma linha principal entre duas ou três linhas de combate, conforme a configuração do equipamento.
Conheça o GM 20, com duas saídas, e o GM 305, com três saídas. Ambos possuem corpo em latão, conexões Storz e válvulas esféricas com acionamento de 1/4 de volta.
O que é e para que serve um derivante para mangueira de incêndio?
É um componente hidráulico utilizado para receber água de uma linha de alimentação e distribuí-la entre outras linhas de mangueiras. Permite controlar individualmente as saídas disponíveis, respeitando a pressão e a vazão fornecidas pelo sistema.
Como funciona o derivante para mangueira de incêndio?
O equipamento recebe água pela entrada Storz de 2 1/2" e permite direcioná-la às saídas Storz de 1 1/2". Cada saída possui controle individual por válvula esférica.
O acionamento das válvulas ocorre por movimento de um quarto de volta (90°), permitindo abrir ou fechar a passagem de água.
Entrada de alimentação
Conexão Storz nominal de 2 1/2" (65 mm).
Saídas para mangueiras
Conexões Storz nominais de 1 1/2" (40 mm).
Controle por válvulas
Válvulas esféricas individuais, com acionamento de 1/4 de volta.
Distribuição de água
Alimentação de duas ou três linhas, conforme o modelo e a capacidade hidráulica disponível.
Atenção à capacidade hidráulica.
O derivante não aumenta automaticamente a pressão ou a vazão da água. O funcionamento simultâneo de várias saídas depende da alimentação disponível, das perdas de carga e das condições previstas no projeto de incêndio aprovado.

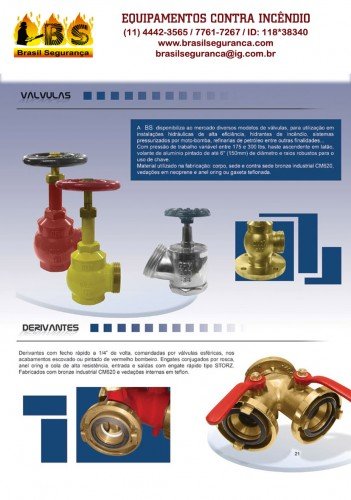

Modelos de derivantes GM 20 e GM 305
A principal diferença entre os modelos é a quantidade de saídas disponíveis. Os dados abaixo foram organizados conforme as especificações fornecidas para cada equipamento.

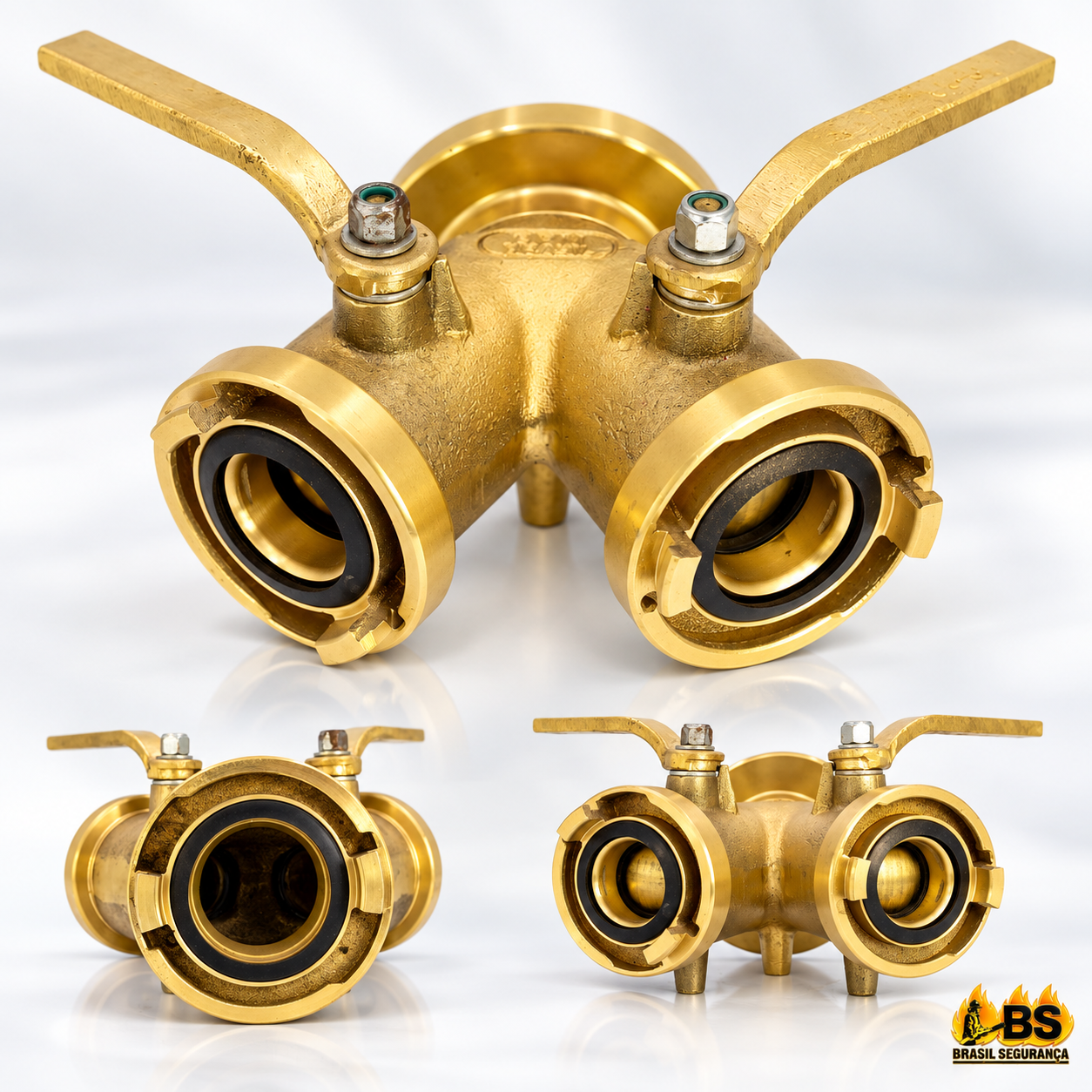

Derivante GM 20 — Duas saídas Storz
O derivante GM 20 possui uma entrada Storz de 2 1/2" e duas saídas Storz de 1 1/2". É fabricado em latão, com acabamento escovado e duas válvulas esféricas de controle individual.
| Código | GM 20 |
|---|---|
| Pressão de trabalho | 5 a 16 kgf/cm² |
| Pressão de teste | 21 kgf/cm² |
| Entrada | 2 1/2" Storz |
| Quantidade de saídas | 2 |
| Saídas | 1 1/2" Storz |
| Válvulas esféricas | 2 |
| Acionamento | 1/4 de volta |
| Material | Latão |
| Acabamento | Escovado |
| Vedação | Borracha SBR |
| Anel O-ring | Nitrílico |
| Peso | 5,514 kg |
| Classificação fiscal informada | 8481.8095 |

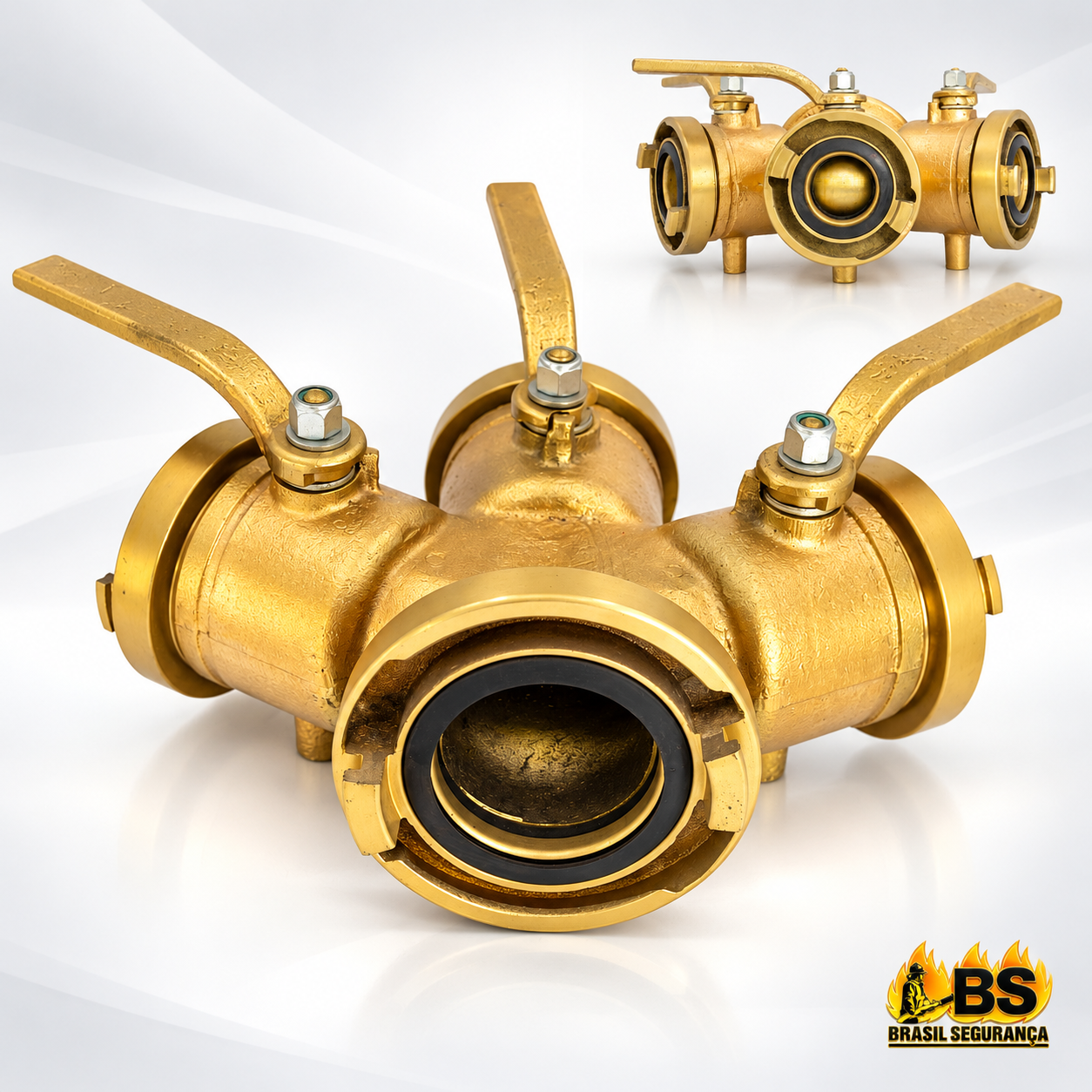

Derivante GM 305 — Três saídas Storz
O derivante GM 305 possui três saídas Storz de 1 1/2", permitindo selecionar diferentes linhas de alimentação por meio de válvulas esféricas individuais.
Apresenta corpo em latão, acabamento escovado, vedação em borracha SBR e anel O-ring nitrílico.
| Código | GM 305 |
|---|---|
| Pressão de trabalho | 5 a 16 kgf/cm² |
| Pressão de teste | 21 kgf/cm² |
| Entrada | 2 1/2" Storz |
| Quantidade de saídas | 3 |
| Saídas | 1 1/2" Storz |
| Controle das saídas | Válvulas esféricas individuais |
| Acionamento | 1/4 de volta |
| Material | Latão |
| Acabamento | Escovado |
| Vedação | Borracha SBR |
| Anel O-ring | Nitrílico |
| Peso | 8,190 kg |
| Classificação fiscal informada | 8481.8095 |
Nota sobre as especificações:
Os valores apresentados correspondem aos dados técnicos informados para os modelos GM 20 e GM 305. Antes da aquisição, confirme a documentação vigente do produto.
A classificação fiscal informada também deve ser verificada antes de sua utilização fiscal.
Comparativo técnico: derivante GM 20 ou GM 305?
O GM 20 permite distribuir água por duas saídas, enquanto o GM 305 disponibiliza três. A escolha depende da quantidade de linhas requerida e da capacidade hidráulica disponível.
| Característica | GM 20 | GM 305 |
|---|---|---|
| Saídas | 2 | 3 |
| Entrada | 2 1/2" Storz | 2 1/2" Storz |
| Saídas Storz | 1 1/2" | 1 1/2" |
| Pressão de trabalho | 5 a 16 kgf/cm² | 5 a 16 kgf/cm² |
| Pressão de teste | 21 kgf/cm² | 21 kgf/cm² |
| Material | Latão | Latão |
| Peso | 5,514 kg | 8,190 kg |
Importante: possuir três saídas não significa que o GM 305 forneça maior vazão do que o GM 20. O desempenho depende da alimentação e das condições hidráulicas de cada configuração.
Conexões Storz de 1 1/2" e 2 1/2"
Os modelos GM 20 e GM 305 utilizam conexões de engate rápido tipo Storz, permitindo o acoplamento de mangueiras e componentes compatíveis.
Entrada Storz de 2 1/2" (65 mm)
A entrada nominal de 2 1/2" recebe a alimentação hidráulica do derivante.
Saídas Storz de 1 1/2" (40 mm)
As saídas nominais de 1 1/2" permitem conectar linhas de mangueiras com uniões Storz compatíveis.
Referências dimensionais das conexões:
- Storz 1 1/2": aproximadamente 91 mm de referência externa.
- Storz 2 1/2": aproximadamente 121 mm de referência externa.
Essas medidas são utilizadas como referências de identificação de determinadas uniões, não correspondendo ao diâmetro interno da mangueira.
Para a compatibilidade dimensional das conexões, considere os requisitos pertinentes da ABNT NBR 14349, conforme a aplicação e a edição vigente.
Dica: como conectar mangueira de 2 1/2" em derivante com saída de 1 1/2"?
Os derivantes GM 20 e GM 305 possuem saídas originais Storz de 1 1/2" (40 mm nominal).
Quando houver necessidade de conectar uma mangueira de 2 1/2" (65 mm), o acoplamento físico poderá ser realizado com uma redução ou adaptador Storz de 1 1/2" para 2 1/2", desde que o componente possua os terminais adequados e a aplicação seja tecnicamente permitida.
Como funciona essa adaptação?
- Saída do derivante: conexão Storz de 1 1/2".
- Primeira extremidade do adaptador: engate Storz de 1 1/2", conectado à saída correspondente do derivante.
- Segunda extremidade: engate Storz de 2 1/2", que permanece disponível após a adaptação.
- Mangueira conectada: mangueira de incêndio de 2 1/2" (65 mm), com união compatível.
Atenção: a adaptação do engate não aumenta a capacidade hidráulica.
Utilizar uma redução Storz não transforma a passagem interna original do derivante em uma passagem de 2 1/2".
A pressão e a vazão disponíveis continuarão dependendo da alimentação, das válvulas, das perdas de carga e das características hidráulicas do equipamento.
Antes da utilização, confirme a compatibilidade das conexões, das vedações, da pressão de trabalho e do projeto de incêndio aprovado.
Observação sobre o nome da peça: alguns fornecedores utilizam as denominações redução Storz, ampliação Storz ou adaptador Storz, conforme a configuração e o sentido de aplicação. Confirme sempre as medidas das duas extremidades e o formato dos engates.
Aplicações dos derivantes em linhas de incêndio
Os derivantes podem ser utilizados quando a operação exige distribuição de água para mais de uma linha de mangueira.
Indústrias
Aplicações que necessitam de múltiplas linhas de combate a incêndio.
Corpo de Bombeiros
Configurações operacionais com equipamentos e conexões compatíveis.
Sistemas hidráulicos
Utilização prevista no projeto de segurança contra incêndio.
Linhas de ataque
Distribuição da alimentação para diferentes pontos de utilização.
Diferença entre linha adutora, linha de ataque e linha derivada
- Linha adutora: conduz água para alimentar outros equipamentos ou linhas.
- Linha de ataque: conduz água até o esguicho utilizado no combate.
- Linha direta: alimenta o ponto de combate sem derivação intermediária.
- Linha derivada: recebe água de um distribuidor, como o derivante.
- Configuração siamesa: reúne alimentações em determinados arranjos hidráulicos, diferentemente da divisão realizada pelo derivante.
O derivante também poderá integrar operações com soluções de espuma apropriadas, quando houver compatibilidade técnica entre os equipamentos utilizados.
Como escolher o derivante para mangueira de incêndio?
A escolha deve considerar a quantidade de saídas necessária, as conexões existentes e as condições hidráulicas da aplicação.
Checklist antes da aquisição
- Confirmar o modelo GM 20 ou GM 305.
- Verificar a quantidade de saídas necessária.
- Conferir a entrada Storz de 2 1/2".
- Conferir as saídas Storz de 1 1/2".
- Verificar a faixa de pressão de trabalho.
- Conferir a pressão de teste declarada.
- Confirmar o corpo em latão e o acabamento.
- Verificar as válvulas e as vedações.
- Conferir a compatibilidade das mangueiras.
- Avaliar a necessidade de redução ou adaptador Storz.
- Consultar o projeto de segurança contra incêndio aprovado.
Verifique também a vazão e a pressão disponíveis na alimentação. A quantidade de saídas não deve ser o único critério utilizado na seleção do produto.
Cuidados, conservação e inspeção dos derivantes
Os derivantes para mangueiras de incêndio devem permanecer em condições adequadas de funcionamento, com atenção especial às conexões Storz, às vedações e às válvulas esféricas.
Cuidados básicos com o equipamento
- Inspecionar visualmente as conexões Storz.
- Observar possíveis trincas, deformações e impactos no corpo em latão.
- Verificar as borrachas de vedação SBR.
- Conferir os anéis O-ring nitrílicos.
- Verificar o funcionamento das válvulas esféricas, conforme o fabricante.
- Evitar armazenamento inadequado, sujeira e umidade excessiva.
- Não utilizar equipamentos com danos ou defeitos identificados sem avaliação técnica adequada.
Atenção: válvulas esféricas travadas após longos períodos sem utilização
Quando o derivante permanece por muito tempo sem utilização, suas válvulas esféricas podem apresentar resistência ao acionamento das alavancas.
Nunca force uma alavanca travada. A aplicação de força excessiva pode danificar a haste, o mecanismo interno, as vedações ou a própria alavanca.
O que fazer se a alavanca não movimentar?
- Não utilize ferramentas para aumentar a força aplicada à alavanca.
- Não tente desmontar a válvula ou o derivante sem procedimento técnico autorizado.
- Desengripantes, inclusive produtos como WD-40, somente devem ser utilizados quando o fabricante autorizar e houver compatibilidade comprovada com os materiais e vedações.
- Caso a válvula permaneça travada, retire o equipamento de serviço conforme o procedimento de segurança e solicite avaliação técnica.
Não aplique lubrificantes indiscriminadamente dentro das conexões, passagens de água ou mecanismos internos. Produtos inadequados podem comprometer componentes de vedação.
Dica de conservação: posição das válvulas durante o armazenamento
Algumas válvulas esféricas podem possuir recomendações específicas para períodos prolongados sem utilização, incluindo movimentação periódica ou determinada posição de armazenamento.
A posição semiaberta ou semifechada somente deve ser adotada quando expressamente recomendada pelo fabricante do equipamento.
Para os modelos GM 20 e GM 305, essa orientação precisa ser confirmada na documentação técnica correspondente.
Importante: se o derivante estiver integrado a um sistema que deve permanecer pronto para uso em emergência, a posição das válvulas deve respeitar os procedimentos operacionais e o projeto aprovado.
A pressão de teste declarada não deve ser confundida com a pressão normal de operação. Inspeções, ensaios e intervenções devem obedecer às instruções do fabricante e aos requisitos técnicos aplicáveis.

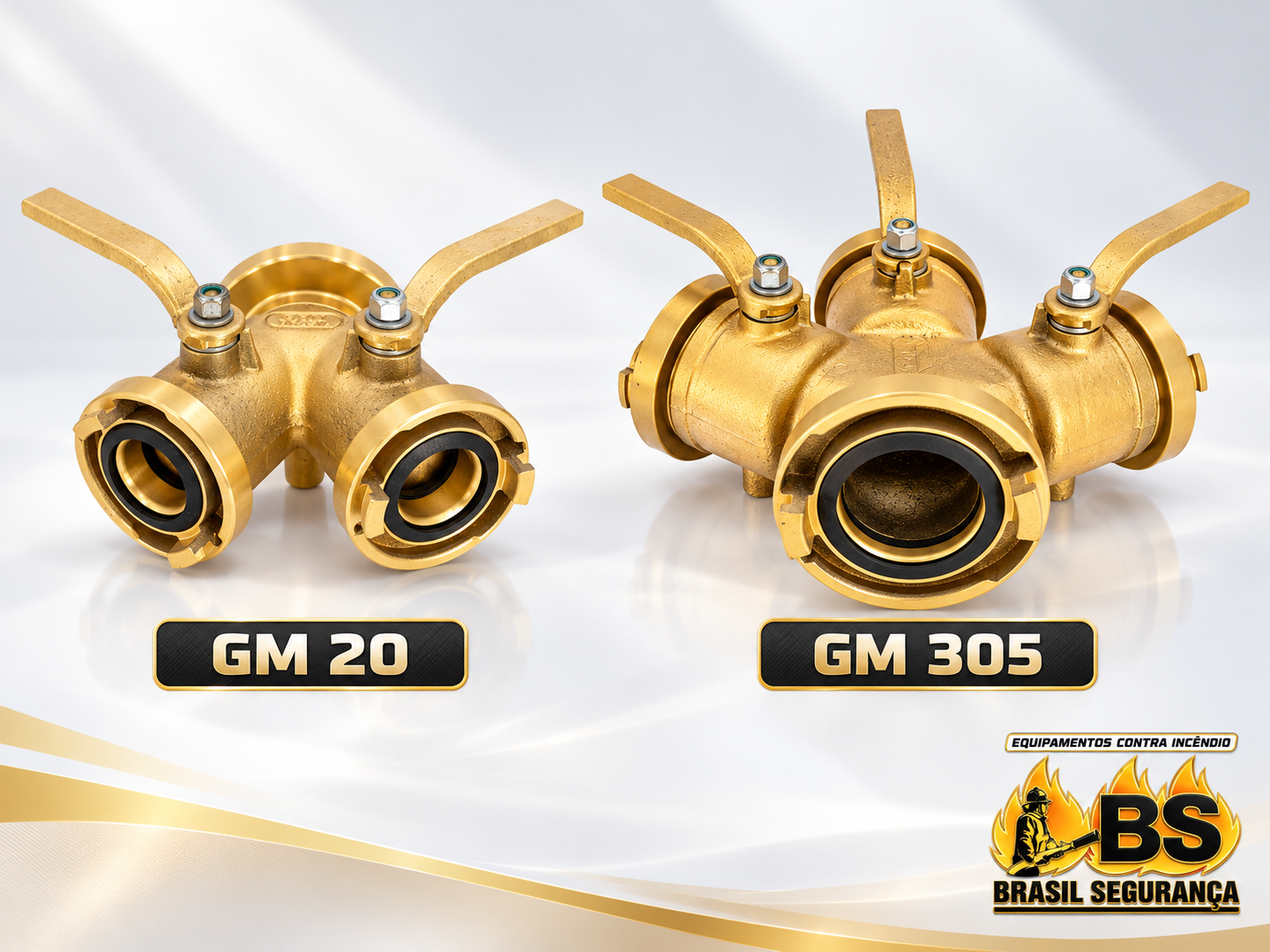

Comparativo visual dos derivantes GM 20 e GM 305
A imagem permite observar a configuração dos dois modelos: GM 20 com duas saídas e GM 305 com três saídas.
Derivantes e acessórios na Brasil Segurança
A Brasil Segurança fornece equipamentos novos destinados à proteção e ao combate a incêndio, incluindo mangueiras, conexões Storz, esguichos, válvulas e acessórios hidráulicos.
As especificações dos modelos GM 20 e GM 305 auxiliam na identificação do equipamento adequado à aplicação prevista.
Disponibilidade dos produtos, condições comerciais e prazos devem ser confirmados nos canais oficiais da empresa.
Perguntas frequentes sobre derivantes para mangueiras de incêndio
Para que serve o derivante para mangueira de incêndio?
Serve para distribuir a alimentação de água de uma linha principal entre duas ou três linhas, conforme a configuração do equipamento.
Qual é a diferença entre GM 20 e GM 305?
O GM 20 possui duas saídas Storz de 1 1/2". O GM 305 possui três saídas da mesma medida.
Qual é a pressão de trabalho dos derivantes?
Conforme as especificações informadas, os dois modelos possuem faixa de trabalho de 5 a 16 kgf/cm² e pressão de teste de 21 kgf/cm².
De qual material são fabricados os modelos GM 20 e GM 305?
Ambos apresentam corpo em latão, acabamento escovado, vedação em borracha SBR e anel O-ring nitrílico.
Posso conectar uma mangueira de 2 1/2" em uma saída Storz de 1 1/2"?
O acoplamento físico pode ser realizado com uma redução ou adaptador Storz de 1 1/2" para 2 1/2", desde que os engates sejam compatíveis. A utilização deve ser tecnicamente adequada às condições hidráulicas e ao projeto aprovado.
A redução Storz aumenta a vazão da água?
Não. Ela adapta o engate, mas não aumenta automaticamente a capacidade hidráulica do derivante ou da fonte de alimentação.
O que fazer quando a válvula esférica estiver travada?
Não force a alavanca nem tente desmontar o equipamento. Siga as instruções do fabricante e solicite avaliação técnica. Lubrificantes só devem ser utilizados quando autorizados e compatíveis.
Devo deixar as válvulas semiabertas durante o armazenamento?
Somente quando houver recomendação específica do fabricante. Equipamentos disponíveis para uso em emergência devem respeitar os procedimentos operacionais e o projeto aprovado.
Qual é o peso dos derivantes?
O GM 20 possui peso informado de 5,514 kg. O GM 305 possui peso informado de 8,190 kg.
Informações técnicas e comerciais
As características técnicas dos modelos GM 20 e GM 305 devem ser confirmadas na documentação vigente do produto.
A escolha de derivantes, mangueiras e reduções Storz deve respeitar o projeto de segurança contra incêndio aprovado e as condições hidráulicas do sistema.
