Esguicho regulável
Permite modificar o padrão de lançamento de água, conforme os recursos do modelo.
Pode apresentar posições de jato compacto, neblina e fechamento.
Esguichos para Combate a Incêndio: Tipos, Modelos, Funcionamento e Aplicações
Os esguichos para combate a incêndio são equipamentos hidráulicos utilizados para formar e direcionar jatos de água em sistemas de hidrantes, mangueiras de incêndio, mangotinhos e canhões monitores.
A Brasil Segurança fornece esguichos novos para condomínios, indústrias, empresas e estabelecimentos comerciais, com diferentes configurações para atender às necessidades de cada sistema.
Conheça os esguichos reguláveis, de jato sólido, com alavanca, para mangotinhos e para canhões monitores, suas características, conexões, aplicações e critérios de escolha.
O que são esguichos de incêndio e para que servem?
Os esguichos de incêndio são componentes instalados na saída de linhas hidráulicas ou em equipamentos específicos de combate a incêndio, destinados à formação e ao direcionamento do jato.
Dependendo do modelo, podem permitir a formação de jato sólido, jato compacto, neblina, abertura e fechamento do fluxo e, em versões apropriadas, seleção de vazão.
A escolha deve considerar pressão de trabalho, vazão necessária, tipo de conexão, diâmetro, material, aplicação e projeto de incêndio aprovado.
ESGUICHOS NOVOS COM PREÇOS ESPECIAIS
PARA CONDOMÍNIOS, INDÚSTRIAS E COMÉRCIOS

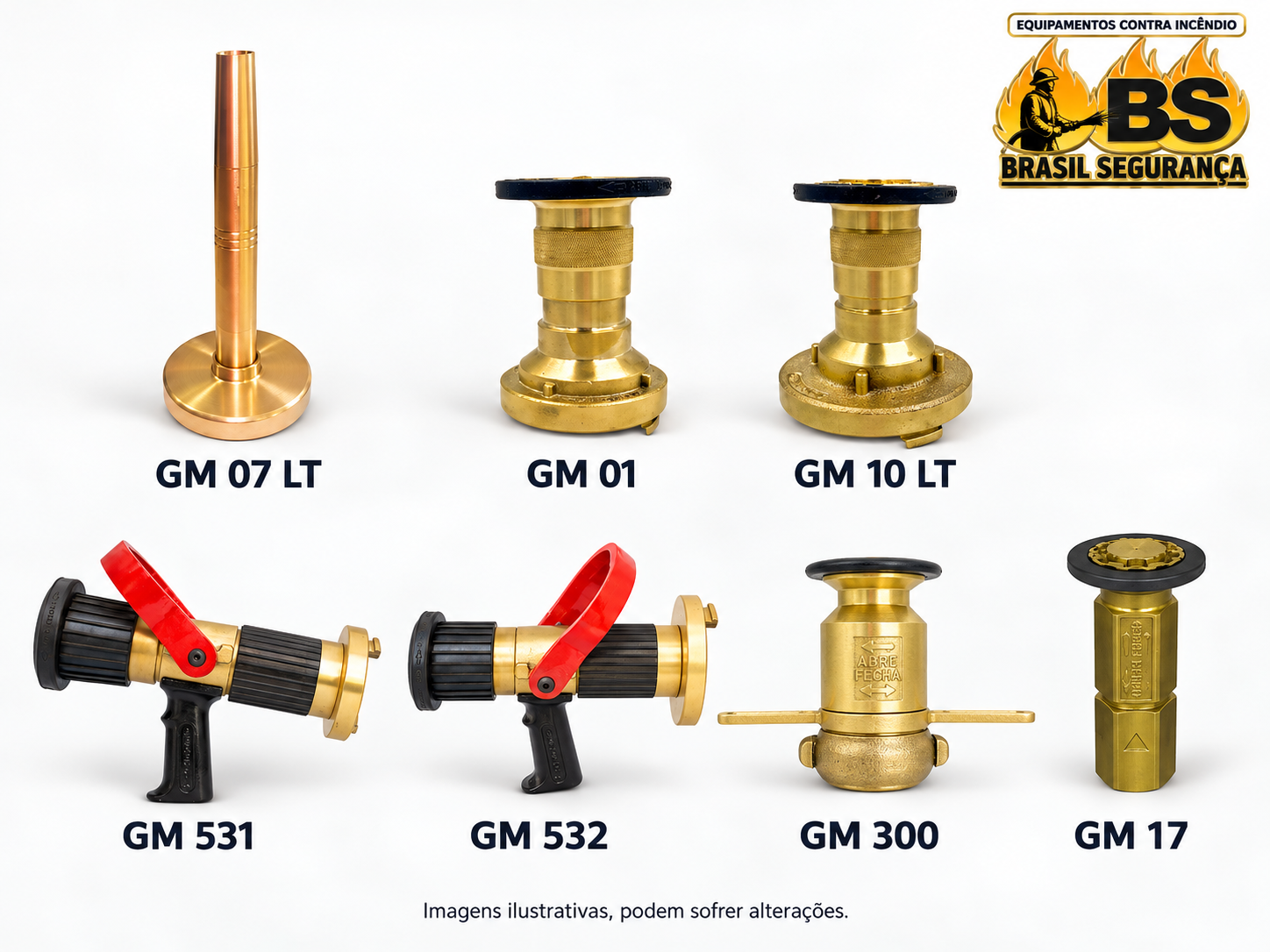

Principais tipos de esguichos para sistemas de combate a incêndio
Os esguichos apresentam diferentes características construtivas, mecanismos de operação e capacidades hidráulicas, de acordo com a finalidade de utilização.
Esguicho de jato sólido
Produz um jato concentrado de água, sendo utilizado em aplicações compatíveis com sua construção.
Modelos convencionais podem não possuir regulagem ou fechamento incorporado.
Esguicho com alavanca
Possui mecanismo de comando destinado ao controle da passagem de água.
Determinadas versões incluem empunhadura e recursos adicionais de regulagem.
Esguicho para mangotinho
Desenvolvido para utilização em sistemas de mangotinho compatíveis com suas conexões, vazões e pressões.
Esguicho para canhão monitor
Utilizado em sistemas com canhões monitores fixos ou portáteis.
A seleção depende da compatibilidade hidráulica e mecânica do conjunto.
Esguicho para água e espuma
Configuração destinada a sistemas compatíveis com aplicação de água ou solução espumígena.
A capacidade de aplicação de espuma deve ser comprovada pela ficha técnica.
Esguichos reguláveis para mangueiras de incêndio e hidrantes
O esguicho regulável permite modificar o padrão de lançamento da água por meio do mecanismo incorporado.
Existem modelos com conexão Storz de 1 1/2" e 2 1/2", destinados a linhas hidráulicas compatíveis com suas condições de operação.
Esguicho regulável 1 1/2" para mangueira de incêndio
Configuração utilizada em sistemas que especificam conexão nominal de 1 1/2" (40 mm).
A pressão admissível e a vazão dependem do modelo escolhido, não apenas do tamanho do engate.
Esguicho regulável 2 1/2" para mangueira de incêndio
Modelo com conexão nominal de 2 1/2" (65 mm), destinado a sistemas compatíveis com suas características hidráulicas.
A seleção deve observar pressão, vazão, tipo de jato e os requisitos previstos para a instalação.
ATENÇÃO À REGULAGEM DE VAZÃO
Nem todo esguicho que permite modificar o formato do jato também permite selecionar diferentes vazões.
Confirme essa função na documentação técnica do equipamento.
Esguicho de jato sólido para combate a incêndio
O esguicho de jato sólido é destinado à formação de um fluxo concentrado de água, conforme a geometria do bocal.
Pode ser fabricado em materiais como latão ou alumínio, de acordo com o modelo e as condições de utilização.
Esguicho agulheta de jato sólido
O esguicho agulheta convencional possui configuração destinada ao lançamento de jato compacto.
Nas versões sem mecanismo de fechamento, a interrupção da alimentação de água depende do comando existente no sistema hidráulico.
ESGUICHO DE JATO SÓLIDO
NÃO É NECESSARIAMENTE REGULÁVEL
Não confunda o esguicho de jato sólido convencional com o esguicho regulável. A presença de conexão Storz semelhante não significa que os equipamentos tenham as mesmas funcionalidades.
Esguichos com alavanca e empunhadura
Os esguichos com alavanca possuem mecanismos que auxiliam o comando operacional da água.
A empunhadura favorece o posicionamento e o manuseio do equipamento durante a utilização.
Principais características
- Alavanca de comando, conforme modelo.
- Empunhadura para manuseio.
- Conexões em diferentes diâmetros.
- Possibilidade de seleção de jato em versões apropriadas.
- Especificações próprias de pressão e vazão.
Esguichos para sistemas de mangotinhos
Os esguichos para mangotinhos são componentes destinados a sistemas que utilizam mangueiras semirrígidas e dispositivos de aplicação de água.
Existem configurações com conexão roscada de 1", mas o padrão da rosca e as características hidráulicas devem ser conferidos.
A escolha precisa considerar o conjunto de mangotinho especificado no projeto de proteção contra incêndio.
Esguichos para canhão monitor de combate a incêndio
Os esguichos para canhão monitor são equipamentos utilizados na extremidade de monitores destinados ao lançamento direcionado de água ou, em configurações específicas, solução espumígena.
Podem ser aplicados em sistemas industriais, instalações de grande porte e outras áreas que necessitem de equipamentos de lançamento compatíveis com o projeto.
Esguicho para canhão monitor fixo ou portátil
O esguicho precisa apresentar compatibilidade com a conexão de saída do monitor, pressão disponível e vazão projetada.
Canhões monitores fixos ou portáteis podem apresentar características diferentes de acoplamento, desempenho e operação.
O esguicho de canhão monitor pode trabalhar com água e espuma?
Sim, quando o modelo e o sistema completo são projetados e especificados para essas aplicações.
Entretanto, nem todo esguicho para canhão monitor permite utilização com espuma. É indispensável verificar a compatibilidade com a solução espumígena utilizada.
IMPORTANTE SOBRE A COMPATIBILIDADE
O esguicho não deve ser selecionado somente pela aparência ou pelo diâmetro da conexão.
Verifique a vazão nominal, pressão de operação, conexão mecânica, tipo de jato e compatibilidade com o canhão monitor.
Esguichos para aplicação de água e espuma
Os esguichos empregados em sistemas de água e espuma devem apresentar características compatíveis com a finalidade prevista na instalação.
A utilização de espuma envolve a aplicação de uma solução formada por água e líquido gerador de espuma (LGE), de acordo com as especificações do sistema.
Aplicação de água
No funcionamento com água, o esguicho forma e direciona o jato conforme sua construção e as condições hidráulicas.
Aplicação de espuma
Em sistemas apropriados, o equipamento pode integrar o conjunto de lançamento de solução espumígena.
O fornecimento e a dosagem do LGE dependem do sistema e dos dispositivos específicos utilizados na instalação.
Atenção ao tipo de LGE
A compatibilidade do esguicho com o concentrado de espuma, a proporção de mistura, a vazão e os requisitos de expansão devem ser avaliados conforme o sistema projetado.
O simples fato de um esguicho lançar água não comprova que seja adequado para espuma.
Tabela comparativa dos principais modelos de esguichos
Compare as características gerais dos diferentes tipos de esguicho para identificar quais especificações precisam ser verificadas antes da aquisição.
| Tipo de esguicho | Função principal | Aplicação |
|---|---|---|
| Regulável | Seleção de padrões de jato | Mangueiras e hidrantes compatíveis |
| Jato sólido | Lançamento de jato concentrado | Linhas hidráulicas compatíveis |
| Com alavanca | Comando operacional da água | Linhas de combate a incêndio |
| Para mangotinho | Aplicação de água | Sistemas de mangotinhos |
| Para canhão monitor | Lançamento através de monitor | Sistemas fixos ou portáteis |
| Para água e espuma | Lançamento conforme sistema | Instalações compatíveis com espuma |
Conexões dos esguichos: Storz 1 1/2" e 2 1/2"
Muitos esguichos destinados a mangueiras de incêndio utilizam conexões de engate rápido do tipo Storz.
Os tamanhos nominais de 1 1/2" e 2 1/2" são encontrados em diferentes configurações de equipamentos.
Como identificar os engates?
Nas conexões Storz padronizadas desses tamanhos, a identificação pode ser auxiliada pela medição do diâmetro externo correspondente.
| Conexão | Diâmetro de referência |
|---|---|
| Storz 1 1/2" | 91,0 ± 1,0 mm |
| Storz 2 1/2" | 121,0 ± 1,0 mm |
As medidas são referências de identificação da conexão, não do diâmetro interno de passagem da água. Confira o padrão e a documentação do componente.
NÃO CONFUNDA TAMANHO DA CONEXÃO
COM CAPACIDADE HIDRÁULICA
Dois esguichos com o mesmo engate podem apresentar diferentes vazões, pressões e características operacionais.
Pressão de trabalho, vazão e desempenho dos esguichos
A eficiência hidráulica do conjunto depende da pressão disponível, vazão fornecida, perdas de carga e características do esguicho.
Pressão de trabalho
Representa a condição de operação admitida para o equipamento, conforme os limites estabelecidos pelo fabricante.
Pressão de teste
Corresponde à condição de ensaio especificada para verificar requisitos do produto, não devendo ser confundida com pressão de trabalho.
Vazão
Indica o volume de água lançado por unidade de tempo, podendo ser expressa em L/min ou GPM.
Alcance do jato
Depende das condições hidráulicas, geometria do esguicho, padrão do jato e fatores externos de operação.
ATENÇÃO À PRESSÃO DO SISTEMA
O esguicho não produz pressão adicional. Ele utiliza a energia hidráulica fornecida pela instalação.
A escolha inadequada pode comprometer o desempenho previsto para o sistema.
Onde são utilizados os esguichos de combate a incêndio?
Condomínios residenciais
Utilização em sistemas de hidrantes e mangotinhos conforme o projeto aprovado para a edificação.
Indústrias
Aplicação em sistemas hidráulicos de combate a incêndio, incluindo configurações especiais de lançamento.
Comércios
Utilização em sistemas de proteção contra incêndio conforme as características do estabelecimento.
Centros logísticos
Integração aos sistemas de hidrantes projetados para galpões e instalações de armazenamento.
Instalações com monitores
Aplicação em equipamentos de lançamento de água ou solução espumígena, conforme o projeto.
Sistemas de mangueiras
Utilização na extremidade da linha para direcionamento do jato, de acordo com o esguicho especificado.
Como escolher o esguicho correto para combate a incêndio?
Antes de adquirir um esguicho, confira as características técnicas exigidas para o sistema de proteção.
- Tipo de esguicho previsto no projeto.
- Diâmetro nominal e padrão da conexão.
- Pressão máxima de trabalho do produto.
- Faixa de pressão e vazão requerida.
- Tipo de jato necessário.
- Necessidade de regulagem ou fechamento.
- Material e características construtivas.
- Compatibilidade com mangueira ou monitor.
- Documentação técnica do fabricante.
- Exigências do projeto de incêndio aprovado.
Orientação técnica Brasil Segurança
Para selecionar o produto, identifique o sistema existente e confira as especificações previstas no projeto.
A substituição por outro modelo não deve ser realizada somente com base na aparência, no material ou no diâmetro da conexão.
Normas e referências técnicas para esguichos de incêndio
A seleção de esguichos e conexões deve considerar os requisitos aplicáveis ao equipamento e ao sistema de combate a incêndio.
- ABNT NBR 14870: referência técnica para esguichos de jato regulável utilizados em combate a incêndio, dentro de seu escopo.
- ABNT NBR 14349: referência relacionada às conexões de engate rápido empregadas em equipamentos de combate a incêndio.
- ABNT NBR 13714: referência para sistemas de hidrantes e mangotinhos destinados ao combate a incêndio.
Também devem ser consideradas as instruções técnicas do Corpo de Bombeiros competente, as especificações do fabricante e o projeto aprovado.
As normas citadas devem ser consultadas em suas versões aplicáveis. A referência a uma norma não constitui certificação automática de qualquer produto.
Fornecimento de esguichos pela Brasil Segurança
A Brasil Segurança comercializa equipamentos novos destinados a sistemas de proteção e combate a incêndio.
O fornecimento de esguichos pode atender condomínios, indústrias, empresas e estabelecimentos comerciais, conforme as especificações e a disponibilidade dos produtos.
PREÇOS ESPECIAIS PARA
CONDOMÍNIOS, INDÚSTRIAS E COMÉRCIOS
Para a identificação do esguicho, é importante informar o tipo de equipamento, conexão, material, pressão de trabalho, vazão e demais requisitos previstos no projeto.
Consulte as condições comerciais, as formas de pagamento e os prazos programados de fornecimento.
Esguichos para Combate a Incêndio: Produtos e Conteúdos Relacionados
Conheça outros produtos e informações técnicas da Brasil Segurança sobre esguichos para mangueiras de incêndio, bicos, modelos reguláveis e equipamentos para sistemas de hidrantes. Consulte as características de cada produto para identificar a configuração adequada ao projeto de incêndio aprovado.
- Bico para Mangueira de Incêndio: Tipos, Conexões e Aplicações
- Esguicho Regulável para Mangueira de Incêndio: Modelos e Características
- Esguicho para Combate a Incêndio: Funcionamento e Aplicações
- Fornecedores de Mangueiras de Incêndio: Modelos e Especificações
Orientação Brasil Segurança: antes de adquirir esguichos, mangueiras ou acessórios para hidrantes, verifique o tipo de conexão, diâmetro nominal, pressão de trabalho, vazão e demais exigências do projeto de incêndio aprovado.
Perguntas frequentes sobre esguichos para combate a incêndio
Quais são os principais tipos de esguichos de incêndio?
Entre os principais estão os esguichos reguláveis, de jato sólido, com alavanca e empunhadura, para mangotinhos e para canhões monitores.
Qual é a diferença entre esguicho regulável e jato sólido?
O regulável pode permitir a seleção de diferentes padrões de jato. O convencional de jato sólido é destinado à formação de um jato compacto.
Existem esguichos de 1 1/2" e 2 1/2"?
Sim. Existem modelos com conexões nominais Storz de 1 1/2" e 2 1/2", devendo ser confirmadas a compatibilidade hidráulica e a documentação do produto.
Todo esguicho regulável também controla a vazão?
Não. A possibilidade de modificar o padrão do jato não significa necessariamente regulagem independente da vazão.
Esguichos para canhões monitores podem lançar água e espuma?
Sim, desde que o esguicho e o sistema completo sejam especificados para essas aplicações. Nem todo modelo é compatível com solução espumígena.
Qual é a pressão de trabalho de um esguicho?
A pressão varia conforme o modelo e sua construção. Verifique os limites estabelecidos na ficha técnica correspondente ao equipamento.
Posso substituir um esguicho por outro com a mesma conexão?
A igualdade da conexão não garante equivalência de vazão, pressão ou desempenho. A substituição deve respeitar o projeto aprovado.
A Brasil Segurança fornece esguichos novos?
Sim. A Brasil Segurança comercializa equipamentos novos para combate a incêndio, incluindo diferentes configurações de esguichos, conforme disponibilidade.
Transparência técnica sobre os esguichos
As informações deste conteúdo possuem finalidade técnica, informativa e comercial.
Materiais, dimensões, pressões, vazões, conexões e funcionalidades podem variar conforme o modelo e o fabricante.
A escolha final deve respeitar a documentação do produto, os requisitos normativos aplicáveis e o projeto de incêndio aprovado.
